MEDIAEDGE

VPUS-SR1

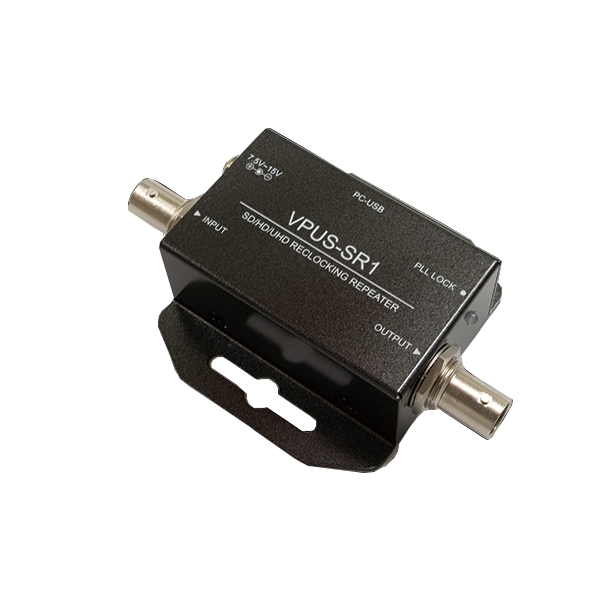

MEDIAEDGE 12G-SDI信号中継器 VPUS-SR1
12G-SDI信号中継器(リピーター)
※商品はお取り寄せとなります

製品情報

品名 VPUS-SR1  メディアエッジ株式会社
備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 60,500(税込)  ¥ 55,000(税別)

個数

製品の特長


□12G-SDI信号の70m延長
 12G-SDI対応のL-5.5CUHD 相当ケーブルにて、パソロジカル信号の場合70m,
 カラーバー信号の場合80mの延長が可能です。
 3G/HD-SDI用として使用されるL-5CFBの場合、パソロジカル/カラーバー信号で
 60mまで検証済みです。

□多様なSDI信号に対応
 12G-SDI/6G-SDI/3G-SDI/HD-SDI/SD-SDI/DVB-ASI信号をリクロックして延長します。
 (リクロックが常に有効です)
 入出力1ポートずつであるため、コンパクトかつポート間のノイズの影響を受けない製品です。

□BNCコネクタにはヒロセ電機製BNC75シリーズ 12G-SDI対応レセプタクルを採用
 入力ロック状態を検出 入力信号へのロック状態をLEDで表示

□12V ACアダプタ給電
 ねじ止め式ACアダプタによる安定給電(USB給電には非対応)

仕様


◆SDI入力      12G-SDI (SMPTE ST2082-1、SMPTE ST2082-10)
           6G-SDI (SMPTE ST2081-10)
           3G-SDI Level A Direct image format mapping (SMPTE 425M)
           3G-SDI Level B-DL SMPTE ST372 Dual Link mapping, (SMPTE 425M)
           3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping (SMPTE 425M)
           HD-SDI (SMPTE 292M)
           SD-SDI (SMPTE 259M)
           DVB-AES (EN50083-9)
◆SDIスルー出力    アクティブスルー(イコライザ/リクロックは常に有効)
◆ANCデータ      パススルー
◆入出力遅延      なし
◆推奨最大SDIケーブル長  12G-SDI (L-5.5CUHD)
             パソロジカル信号: 70m / カラーバー信号: 80m
             ※L-5CFBの場合 (パソロジカル/カラーバー信号):60m
             6G-SDI (L-5.5CUHD)
             パソロジカル信号: 90m / カラーバー信号:100m
             3G-SDI (L-5CFB)
             パソロジカル信号: 150m / カラーバー信号: 170m
             HD-SDI (L-5CFB)
             パソロジカル信号: 220m / カラーバー信号: 250m
             SD-SDI / DVB-ASI (L-5CFB)
             パソロジカル信号: 400m / カラーバー信号:  450m
            ※測定時使用ケーブルは、12G-SD対応のL-5.5CUHD/CANARE、
             および3G/HD-SDI対応のL-5CFB/CANAREを使用
            ※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器
             および測定器に接続し検証した結果に基づきます。(Long設定)
            ※パソロジカル(チェックフィールド)信号は、アナログ性能およびPLLを評価する
             テスト信号です。
            ※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わりますので
             実機にてご確認下さい。
◆入力端子        SDI(75Ω 12G-SDI対応BNCコネクタ) x 1
◆出力端子        SDI(75Ω 12G-SDI対応BNCコネクタ) x 1
◆USBコネクタ       USB Mini-B x 1
◆ケース          SECC
◆RoHS/RoHS2       対応
◆寸法           W: 70mm x D: 63.6mm x 26mm
               (コネクタ含まず、ブラケット含む、ブラケット着脱不可)
◆重量           118g
◆電源(ACアダプタ給電)    ACアダプタ:AC100~240V / DC12V 最大158mA
◆電源(USB給電)       非対応
◆最大消費電力       2.0W (ACアダプタ含む)
◆動作温湿度範囲      0~50℃、20~80% RH ※結露なきこと
◆保存温湿度範囲      -20~60℃、5~90% RH ※結露なきこと
◆SDI対応フォーマット     SD-SDI:720x480i59.94, 720x576i50, DVB-ASI
              HD-SDI:1280x720p59.94/p60/p50,1920x1080i59.94/i60/i50,
                  1920x1080p23.98/p24/p25/p29.97/p30,
              3G-SDI Level A: 1920x1080p59.94/p60/p50
              3G-SDI Level B-DL: 1920x1080p59.94/p60/p50
              3G-SDI Level B-DS: HD-SDIに同じ
              6G-SDI:3840x2160p23.98/p24/p25/p29.97/p30
                  4096x2160p23.98/p24/p25/p29.97/p30
              12G-SDI:3840x2160p59/p60/p50
                  4096x2160 p59/p60/p50

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
