VPUC-SH1STD

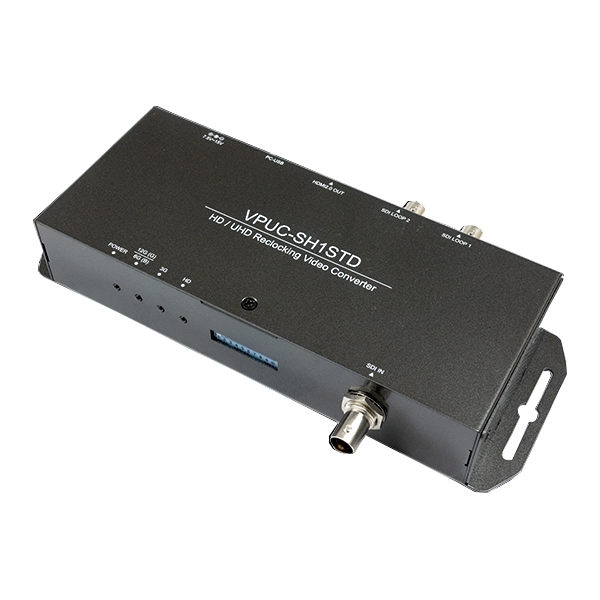

MEDIAEDGE 12G-SDItoHDMIコンバーター スタンダードモデル VPUC-SH1STD
12G-SDI to HDMI コンバーター スタンダードモデル
※商品はお取り寄せとなります

製品情報

品名 VPUC-SH1STD  メディアエッジ株式会社
備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 132,000(税込)  ¥ 120,000(税別)

個数

製品の特長


□12G-SDIのHDMI2.0への変換に対応
 12G-SDI(2160p59.94)をHDMI2.0(2160p59.94, 18Gbps)へ遅延なく変換

□12G-SDIパススルー搭載
 12G-SDI入力に別途SDI分配器が不要で、12G-SDIの分配が可能(モニタ、スイッチャへ接続など)

□簡易ダウンコンに対応
 12G-SDI / 6G-SDI (2SI)入力時に利用可能なフルHDへの簡易ダウンコン機能搭載込
 ※2SDIマッピングのグループ1のみ取り出し表示する機能です。
 フィルタなどの補間機能はありませんので、飛ばされたピクセル/ラインは欠落します。

□HDRに対応
 HDMI出力のDynamic Range and Mastering InfoFrameの情報を任意に設定可能で、HDR設定をユーザがマニュアルで設定できます。
 HDRフォーマットマッピング変換には非対応(LUTの適応非対応)

□HDMI2.0ケーブル長
 HDMI2.0(18Gbps)対応ケーブルにて5mまで対応

□FAN搭載
 風冷用のFANを搭載し、動作温度範囲内での安定動作を保証
 取り外し交換可能なFANモジュール(保守用交換FANモジュール販売)

□HDMI信号はHDMI2.0bのDeepColorに対応
 SDI信号が10bit精度のため内部も10bitで処理されます

□BNCコネクタにはヒロセ電機製BNC75シリーズ 12G-SDI対応レセプタクルを採用

□最大8chの48kHzオーディオに対応

□12V ACアダプタ給電
 ねじ止め式ACアダプタによる安定給電 (USB給電には非対応)

仕様


◆SDI入力       12G-SDI (SMPTE ST2082-1 / ST2082-10)
            6G-SDI (SMPTE ST2081-10)
            3G-SDI Level A Direct image format mapping (SMPTE 425M)
            3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
            3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping (SMPTE425M)
            HD-SDI (SMPTE 292M)※SD-SDI非対応
◆SDIスルー出力     アクティブスルー(イコライザ/リクロックは常に有効)
◆HDMI出力      HDMI Ver. 2.0b HDCP非対応、CEC非対応, DeepColor対応、色空間 RGB/ YCbCr444/
            YCbCr422切替可能、静的HDR対応
◆HDR         ・SDI入力のPayload ID中のEOTF、Gamut情報を表示
            ・HDMI出力のDynamic Range and Mastering InfoFrameの設定が可能
            ※SDI入力 Payload IDによる自動認識には非対応
            ※HDRフォーマットマッピング変換には非対応 (LUTの適応非対応)
◆オーディオ入力     SDIエンベデッド・オーディオ(LPCM Max.8ch,48kHz)
◆オーディオ出力     HDMIエンベデッド・オーディオ(LPCM, Max.8ch, 48kHz)
            ※チャネルのリマッピングおよびダウンミックス出力非対応
◆入出力遅延      最大2ライン
◆推奨最大SDIケーブル長  12G-SDI (L-5.5CUHD) パソロジカル信号: 70m / カラーバー信号: 80m
             ※L-5CFBの場合 (パソロジカル/カラーバー信号): 60m
             6G-SDI (L-5.5CUHD) パソロジカル信号: 90m / カラーバー信号:100m
             3G-SDI (L-5CFB)   パソロジカル信号: 150m / カラーバー信号:170m
             HD-SDI (L-5CFB)   パソロジカル信号: 220m / カラーバー信号: 250m
             ※測定時使用ケーブルは、12G-SD対応のL-5.5CUHD/CANARE、
              および3G/HD-SDI対応のL-5CFB/CANAREを使用
             ※当社製品同士をロングケーブルで接続し、前後を1mケーブルで信号発生器および
              測定器に接続し検証した結果に基づきます。(Long設定)
             ※パソロジカル(チェックフィールド)信号は、アナログ性能およびPLLを評価する
              テスト信号です。
             ※最大ケーブル長は使用する機器やケーブルの性能、品質によって
              大きく変わりますので実機にてご確認下さい。
◆検証済みHDMIケーブル(5m)  RP-CHK50 / Panasonic, HDMI05P / CANARE,UHP-5 / IMAGENICS
◆入力端子        12G-SDI対応 75ΩBNC x 1
◆出力端子        HDMI Type A x 1 12G-SDI対応 75ΩBNC (SDI入力アクティブスルー出力) x 2
◆USBコネクタ       USB Type-C x 1  (USB給電非対応)
◆DIPスイッチ       10bit (Control / Output Mode / Output Color Mode / EQ Bypass Mode
              / Out 1 Cable Length / Out 2 Cable Length / Reserved)
◆FAN          1基(交換可能)
◆ケース          SECC
◆RoHS/RoHS2      対応
◆寸法          W: 210mm x D: 76mm x H: 36mm
              (ブラケット含む、コネクタ含まず、ブラケット着脱不可)
◆重量          424g
◆電源(ACアダプタ給電)   ACアダプタ:AC100~240V / DC12V 最大549mA
◆電源(USB給電)      非対応
◆最大消費電力      7.7W(ACアダプタ含む)
◆動作温湿度範囲     0~40℃、20~80% RH ※結露なきこと
◆保存温湿度範囲     -20~60℃、5~90% RH ※結露なきこと
◆SDI入力フォーマット    HD-SDI: 1280x720p59.94/p60/p50,1920x1080i59.94/i60/i50,
                  1920x1080p23.98/p24/p25/p29.97/p30,
             3G-SDI Level A: 1920x1080p59.94/p60/p50
             3G-SDI Level B-DL: 1920x1080p59.94/p60/p50
             3G-SDI Level B-DS: HD-SDIに同じ
             6G-SDI: 4096x2160p23.98/p24/p25/p29.97/p30,
                  3840x2160p23.98/p24/p25/p29.97/p30
12G-SDI: 4096x2160p59.94/p60/p50,3840x2160p59.94/p60/p50
             ※SD-SDI非対応
◆HDMI出力フォーマット   (解像度・フレームレートはSDI入力に依存します)
             [HD]   1280x720p59.94/p60/p50
             [FHD]   1920x1080i59.94/i60/i50,1920x1080p23.98/p24/p25/p29.97/p30,
                   1920x1080p59.94/p60/p50
             [4K]    4096x2160p23.98/p24/p25/p29.97/p30,4096x2160p59.94/p60/p50,
                   3840x2160p23.98/p24/p25/p29.97/p30,3840x2160p59.94/p60/p50
                   ※SDフォーマット非対応
◆簡易ダウンコンバート    12G-SDI/6G-SDI (4K入力)からHDMI(FHD)へのダウンコンバート機能です。
            ※対応解像度:3840x2160から1920x1080への変換
            ※各フレームレート:p60/p59.94/p50/p30/p29.97/p25/p24/p23.98
            ※4K(2SI)入力の1リージョン分をFHDとして出力する簡易ダウンコンバートです。
            このため、ピクセル/ライン飛ばしによる簡易ダウンコンになります。
            フィルタなどの補間機能はありませんので、飛ばされたピクセル/ラインは
            欠落します。フレームレート変換機能はありません。
