MIX-SD4

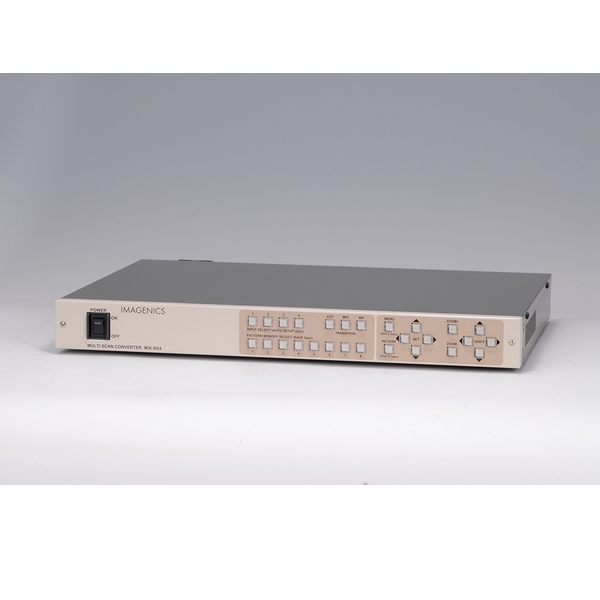

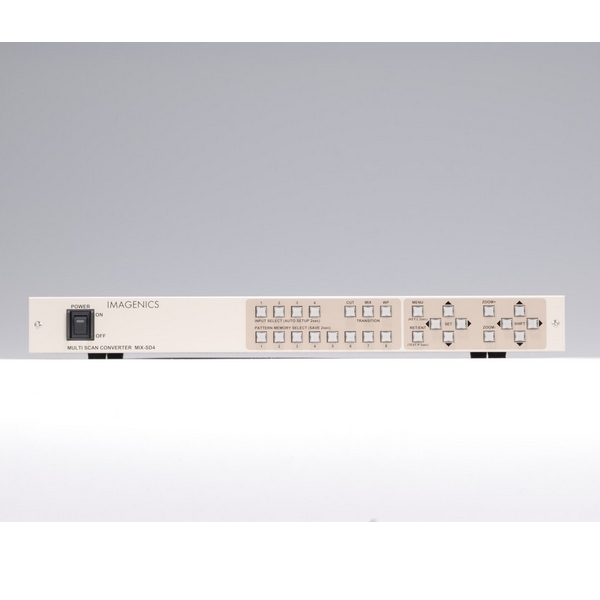

SDI対応マルチスキャンコンバータ MIX-SD4

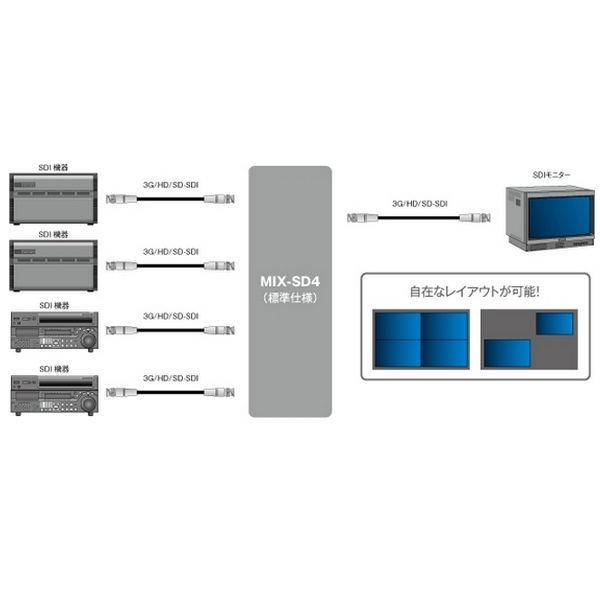

MIX-SD4 は、最大4入力分の多機能アップダウンスキャンコンバーターを実装可能な、4対1完全シームレス切替えスイッチャーで、かつ1つの画面に4つの画面を任意レイアウト合成することが可能なマルチレイアウトビューア機器です。

製品情報

品名 SDI対応マルチスキャンコンバータ MIX-SD4 イメージニクス株式会社
仕様

入力系統は1ユニットあたり3G対応のHD-SDI+アナログ音声2ch の4ユニット構成。   オプションでアナログ入力やDVI-D入力ユニットも実装可能。     入力系統別に90°映像回転機能装備。   出力系統は、3G対応のHD-SDI+アナログ音声2chの2分配出力構成。   ゲンロック端子を装備。   8つのパターンメモリー機能により、入力映像の表示配置位置等を予めメモリーしておき、瞬時に読み出し可能です。   4入力1出力のスイッチャーとして使用時は、映像切り換えの際に、ワイプ・カット・ミックスディゾルブのトラジション効果を付加することができます。(マルチビューアとして使用時に、パターンメモリーを切り換える際のトラジション効果は、若干異なります)   各入力毎に32文字まで(16文字2段、英数字と一部の記号)のオンスクリーンスーパーを個別に表示できます。    本体の手動操作と併用して、パラレル・RS-232Cによる外部制御が可能です。   ネットワーク制御に対応したLANオプションをご用意できます。詳細は営業窓口までお問い合わせください。   付属の電源ケーブルはロック機構付。   EIA19型ラックマウント1Uサイズ。   入出力オプションユニットの実装は、通常、販売元の工場内にて行われます。お客様側での交換をご希望の場合は、必ず営業窓口までお問い合わせ願います。

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。    【ご注意】DVI/HDMI関連の機器・ケーブルは、すべて販売元製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。  ※廉価版:SDI4入力→2入力 M I X - S D 4 / S D 2マルチスキャンコンバータ(SDIx2)もありま す。

製品仕様


〇SDI入力信号
         SMPTE規格準拠のD1シリアル信号(SMPTE259M-C 270 Mbps NRZI)
         またはHDシリアル信号(SMPTE292M 1.485 Gbps NRZI)
         または3Gシリアル信号AまたはB方式(SMPTE424M 2.97 Gbps NRZI)
         0.8 Vp-p 75 Ω 4系統 BNC×4

〇アクティブスルー出力信号
         入力信号と同じ形式の、リクロック・アクティブスルー出力
         0.8 Vp-p 75 Ω 4系統 BNC×4

〇対応入力信号フォーマット
         480i@59.94 Hz, 575i@50 Hz、
         1080i系の垂直周波数 48(sF),50,60 Hzおよびこれらの1/1.001倍、
         1080p系の垂直周波数 24,25,30,50,60 Hzおよびこれらの1/1.001倍、
         720p系の垂直周波数 24,25,30,50,60 Hzおよびこれらの1/1.001倍

〇SDI出力信号
         SMPTE規格準拠のD1シリアル信号(SMPTE259M-C 270 Mbps NRZI)
         またはHDシリアル信号(SMPTE292M 1.485 Gbps NRZI)
         または3Gシリアル信号A方式(SMPTE424M 2.97 Gbps NRZI)
         0.8 Vp-p 75 Ω 1系統2分配 BNC×2

〇対応出力信号フォーマット
         480i@59.94 Hz, 720p@59.94, 1080i@59.94 Hz, 1080p@59.94 Hz

〇ゲンロック機能
         ゲンロックリファレンス入力
          ハイインピーダンス・ループスルー 同期レベル0.25 Vp-p ~ 1.0 Vp-p 1系統 BNC×2
         ゲンロック信号フォーマット
          NTSC B.B , 1080i , 720p 2値3値同期(但し垂直周波数 59.94Hzのみに対応)
         ゲンロック調整範囲
          出力SDI信号の±16ラインまで、1画素単位で調整可能

〇入出力映像量子化
         デジタルYPbPr信号 各10ビット
         (標準IN-SD2入力以外のオプションユニットでは、一部疑似10 bit仕様となります)

〇映像絶対遅延時間
         33 ms ~ 67 ms(出力映像の3フレーム(フィールド) -1,+1フィールド分に相当)

〇アナログ音声入出力機能(エンベデット・デエンベデット動作時を含む、入力は1 入力あたり)
       音声入力端子 -10 dBu ハイインピーダンス不平衡 2チャンネル 1系統 RCAピンジャック×2
       音声出力端子 -10 dBu (10 kΩ 以上負荷時) ローインピーダンス不平衡
               2チャンネル 1系統 RCAピンジャック×2
       音声周波通特性  20 Hz ~ 20 kHzにて、-1 dB ~ +1 dB
       音声S/N比     85 dB 以上 (1 kHzのA特性、基準-10 dBu出力時)
       音声クロストーク    80 dB 以上
       音声歪率      0.03 % 以下 (10 kΩ 以上負荷時)
       最大音声入力レベル +10 dBu (SDIエンベデット音声出力 0 dBFS出力時を含む)
       最大音声出力レベル +10 dBu (SDIエンベデット音声の0 dBFS入力時を含む)
       音声サンプリング   周波数 24 bit 48 kHz リニアPCM方式(アナログ・エンベデット出力共)
       音声絶対遅延    約50 ms (アナログ・エンベデット出力共に固定)

〇メモリー機能
       入力番号毎に入力解像度別設定情報を64種ずつ自動記憶再生、
       動作状態の自動記憶再生機能、ユーザー指定の任意記憶再生機能
       (外部制御からのみ、128種制御可能)。
       電源OFF時のバックアップ寿命は半永久です。

〇外部制御機能
       シリアル通信 RS-232C準拠 D-SUB9 (オス) 1系統 9,600 19,200 38,400 bits/s 切替え対応。
       パラレル接点 接点制御 アンフェノール50ピン(メス) 1系統

〇その他付加機能
       ●水平垂直アスペクト比(自動・任意)
       ●入力番号別の90度映像回転機能、高精度任意位置拡大縮小ズーム
       ●ルミナンス・リニアキー合成機能
       ●各ウインドウの透過率設定
       ●各ウインドウ・ボーダー付き表示
       ●入力番号毎の任意オンスクリーン表示(16文字2段、英数字と一部記号等)
       ●完全シームレス切替え(カット・ミックス・ワイプ(簡単なデジタルエフェクト含む))
       ●外部スイッチャー対応の擬似シームレス切替え処理(フェード型)
       ●アナログ音声のエンベ/デエンベデット機能、音声任意レベルミキシングおよび
        連動スイッチャー選択機能
       ●FANアラーム通知機能
       ほか

〇電源      AC 90 V ~ AC 250 V(50 Hz・60 Hz)

〇消費電力    40 W(標準構成時の最大)

〇質量      約5.2 kg(標準構成時)

〇外形寸法    幅422 mm×高さ44 mm×奥行300 mm (突起物含まず)

〇付属品     EIA19型ラックマウント金具 1組、国内専用ロック機構付電源ケーブル(3P-3SL)1本、
         電源3P-2P変換プラグ 1個、スイッチカバー 1個

〇販売開始年月  2013年12月

※ご注意 DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。
     一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が
     発生する場合があります。この場合、製品の動作を保証できない場合があります。
※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

※廉価版:SDI4入力→2入力 M I X - S D 4 / S D 2マルチスキャンコンバータ(SDIx2)もありま
す。
ご検討の際は弊社宛御連絡ください。

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
