VPC-DX1

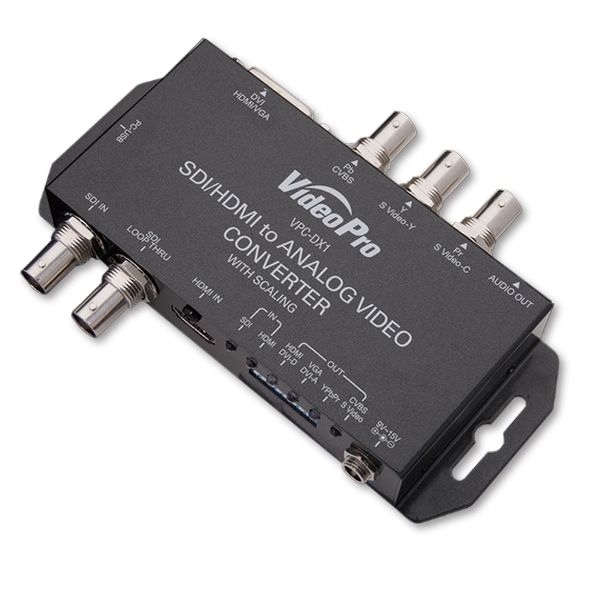

MEDIAEDGE SDI/HDMI to ANALOG コンバーター VPC-DX1
SDI/HDMI to ANALOGコンバーター アップ・ダウンコンバート/フレームレート 変換対応モデル
※商品はお取り寄せとなります

製品情報

品名 VPC-DX1  メディアエッジ株式会社
仕様

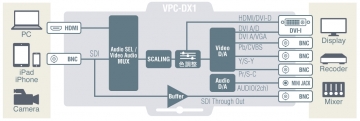

 2種類のビデオ入力(3G/HD/SD-SDI/HDMI)と7種類のビデオ出力(コンポジット(CVBS)/S-Video/コンポーネント(YCbCr)/HDMI/DVI-D/DVI-A/VGA)に対応しており、ビデオ入力を任意の出力へ変換できます。アナログビデオ、デジタルビデオの代表的なインタフェースをすべてカバーしています。 不平衡アナログ・オーディオの出力レベルを-30dBu~24dBuの範囲で0.5dBu刻みで調整可能です。 本体DIPSWにより入力・出力インタフェース選択、出力フォーマット選択が可能です。 その他の設定はBoxCenterによりWindowsパソコンから設定をすることが可能です。(DIPSWモードの場合、DIPSWの設定に従い起動し、USBモードの場合BoxCenterからの設定に従い起動します) フレームレート変換(59.94Hzから60Hzへ変換など)に対応しています。 HDMIオーディオは出力は最大8ch(LPCM)に対応しています。1ch、2chはアナログ・オーディオ端子から同時出力されますのでスピーカ等でモニタ可能です。 バッテリー駆動に対応しています。(対応アダプター:Vマウントアダプター,Lマウントアダプター, パワータップアダプター) RoHS指令準拠 ご注意) 本機の入出力クロックはは非同期ですので、原理的にフレームの重複、欠落が発生します。アンシラリデータ等の伝送はできません。オーディオデータは、サンプリングレートコンバータで変換されます。 また最大2フレームの遅延が発生します。

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 54,780(税込)  ¥ 49,800(税別)

個数

製品仕様

〇ビデオ入力フォーマット
          ◇SDI入力対応フォーマット  SD:720×480 i59.94, i60/720×576 i50/
                        720×480 p59.94, p60/720×576 p50
                       HD:1280×720 p59.94, p60, p50/1920×1080 i59.94, i60, i50/
1920×1080 p23.98, p24, p25, p29.97, p30
 3G:1920×1080 p59.94, p60, p50

◇HDMI入力対応フォーマット SD:720×480 i59.94, i60/720×576 i50/
                        720×480 p59.94, p60/720×576 p50
                       HD:1280×720 p59.94, p60, p50/1920×1080 i59.94, i60, i50/
                         1920×1080 p23.98, p24, p25, p29.97, p30
                       3G:1920×1080 p59.94, p60, p50
                      VESA:1680×1050 p60/1600×1200 p60/1440×1050 p60/
                         1440×900 p60/1400×1050 p60/1366×768 p60/
                         1280×1024 p60/1280×960 p60/1280×800 p60/
                         1280×720 p60/1024×768 p60/800×600 p60/
                         640×480 p60

〇ビデオ出力フォーマット
          ◇HDMI/DVI-D      SD:720×480 i59.94,i60/720×576 i50/
                         720×480 p59.94,p60/720×576 p50
                       HD:1280×720 p59.94, p60, p50/
                         1920×1080 i59.94.i60, i50/
                         1920×1080 p23.98, p24, p25, p29.97, p30
                       3G:1920×1080 p59.94, p60, p50

          ◇VGA/DVI-A         1920×1080 p60/1680×1050 p60/1600×1200 p60/
                         1440×1050 p60/1440×900 p60/1400×1050 p60/
                         1366×768 p60/1280×102 4p60/1280×960 p60/
                         1280×800 p60/1280×720 p60/1024×768 p60/
                         800×600 p60/640×480 p60
          ◇コンポーネント(YCbCr) SD:720×480 i59.94/720×576 i50

                       HD:1280×720 p59.94, p50/1920×1080 i59.94, i50/
                         1920×1080 p23.98, p24, p25, p29.97, p30
                       3G:1920×1080 p59.94, p60, p50

          ◇コンポジット(CVBS)/S-Video SD:720×480 i59.94(セットアップレベル0IRE/7.5IRE)/
                         720×576 i50

〇SDI入力       ◇3G-SDI(SMPTE 425M level A Direct image format mapping)Level Aのみ/
           ◇HD-SDI (SMPTE 292M)/SD-SDI (SMPTE 259M)

〇HDMI入力      HDMI Ver.1.3a, HDCP非対応, CEC非対応

〇オーディオ入力    ◇SDIエンベデッドオーディオ(LPCM, Max.8ch, fs=48kHz)
           ◇HDMIエンベデッドオーディオ(LPCM, Max.8ch, fs=32kHz to 192kHz)

〇ビデオ出力      ◇HDMI/DVI ※1※2
           ◇DVI-A/VGA(Separated Sync)※2
           ◇コンポーネント(YCbCr)(1Vpp, 75Ω)
           ◇コンポジット(CVBS)(1Vpp, 75Ω, SetupLevel 0IRE/7.5IRE ※3)
           ◇S-Video(1Vpp, 75Ω, SetupLevel 0IRE/7.5IRE ※3)※4
           ◇SDIアクティブスルー出力

〇オーディオ出力     ◇HDMIエンベデッドオーディオ(LPCM, Max.8ch, fs=32kHz to 192kHz〈入力スルー〉)
           ◇アナログ LRオーディオ(不平衡, -30dBu~24dBu切替※5, 負荷抵抗10kΩ以上)

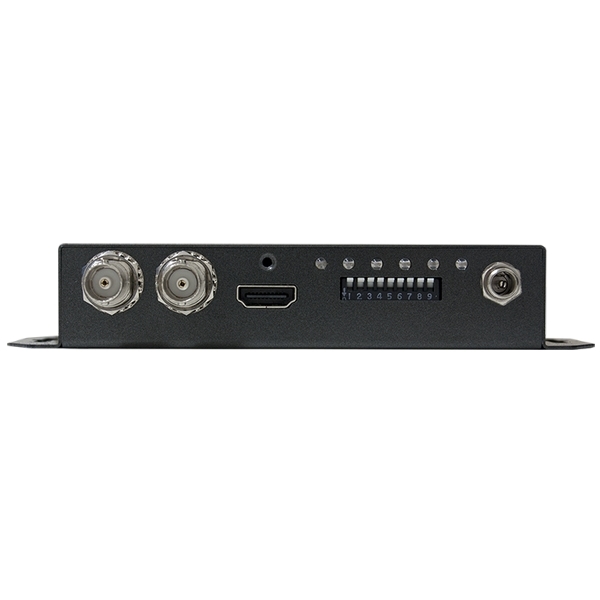

〇入力端子       HDMI Type A×1系統/SDI×1系統

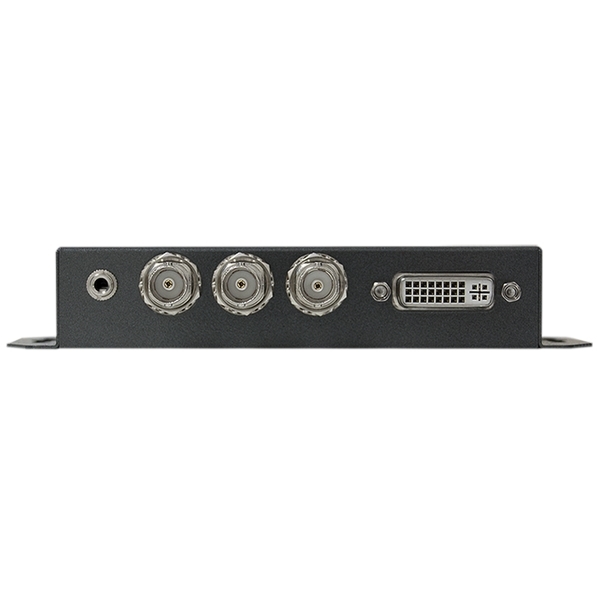

〇出力端子      ◇DVI-I×1(HDMI/DVI-D/DVI-A/VGA兼用)※6
           ◇BNC×3(コンポーネント, コンポジット, S-Video兼用)
           ◇BNC×1(SDIアクティブスルー出力)

〇ディップスイッチ     ON:UP / OFF:DOWN

〇USBコネクター     USB Type A mini ×1

〇LED         SDI/HDMI/OUT(HDMI/DVI,VGA/DVI-A, YPbPr,CVBS/S-Video)

〇ケース        SECC/HDMI抜け止めケーブルクランプ付属

〇外形サイズ      153(W) × 63.6(D) × 26(H)mm ※突起物は含まず

〇質量        330g

〇電源        ACアダプター:AC100~240V/DC12V

〇最大消費電力    6.01W

〇温度条件      動作温度範囲:0~50°C,20~80%RH ※結露なきこと

〇保存温度範囲     ー20〜+60°C

※1 DVI-HDMI変換コネクタ使用 ※2 DVIコネクタ兼用のため排他仕様

※3 SetuplevelはBoxCenterにて変更可能(デフォルト0IRE) ※4 BNCx2-S端子変換を使用

※5 BoxCetnerにて切替(デフォルト+4dBu)、また0.5dBu刻みのレベル調整機能付き

※6 DVI-A/VGA出力時はBNC出力端子との同時出力は不可

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
