VPC-MX5

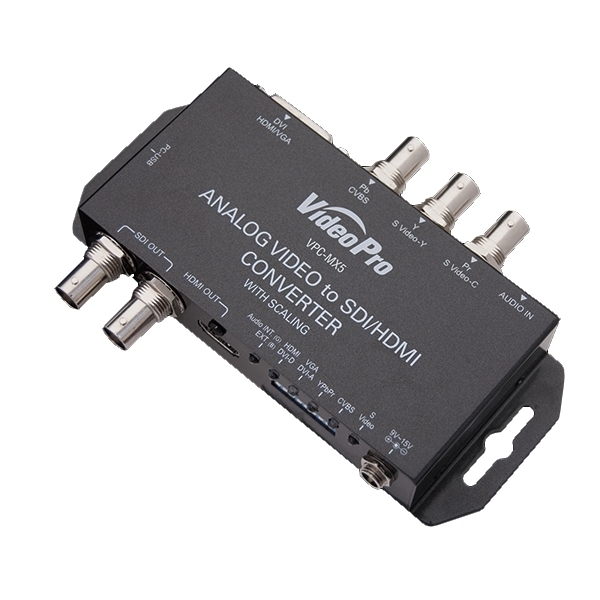

MEDIAEDGE ANALOG to HDMI/SDIコンバーター VPC-MX5
ANALOG to HDMI/SDIコンバーター アップ・ダウンコンバート/フレームレート 変換対応モデル
※商品はお取り寄せとなります

製品情報

品名 VPC-MX5  メディアエッジ株式会社
仕様

JAN:4562393848684

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 63,800(税込)  ¥ 58,000(税別)

個数

製品仕様

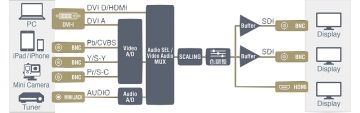

入力されたアナログ/デジタルビデオ信号を、指定した解像度、フレームレートに変換し、
SDI、HDMIに出力します。

入力されたアナログオーディオ信号をデジタル信号(48KHz)に変換し、
デジタルビデオ信号と混合することができます。

最高1080pのコンポーネントビデオ、Sビデオ、コンポジットビデオを入力できます。
(BNC端子を兼用)

3G解像度までのデジタルRGB、アナログRGB信号を入力できます。(DVI端子を兼用、
別売の変換コネクタでHDMI入力にも対応)

1/1.001変換に対応しています。

DVI-D, DVI-A, HDMI(HDMI-DVI変換コネクタ使用)入力 に対応

アナログオーディオ信号を入力できます。(ステレオミニジャック)

3G/HD/SD-SDI (BNC x 2)、HDMI端子に同時出力可能。

バッテリー駆動に対応しています。
(対応アダプター:Vマウントアダプター,Lマウントアダプター, パワータップアダプター)

RoHS2指令準拠


※本機の入出力クロックはは非同期ですので、原理的にフレームの重複、欠落が発生します。
 アンシラリデータ等の伝送はできません。
※オーディオデータは、サンプリングレートコンバータで変換されます。
 また最大2フレームの遅延が発生します。

制限事項 機能

電源投入後のLED点灯遅延
 MX1 約2秒でLED点灯
 MX5 約5秒でLED点灯


LED②でのHDCP検出表示
 MX1 緑点滅し、映像出力は黒
 MX5 緑点滅表示に非対応(緑点灯のまま)で、映像出力は黒

Component (YPbPr), DVI-A (VGA)位相調整機能
 MX1 BoxCenterでのボタン操作による調整機能あり
 MX5 将来ファームアップで対応

HDMI入力のイコライザ機能
 MX1 BoxCenterで設定可能
 MX5 将来ファームアップで対応

アナログVGA入力用のImage Adjust機能
 MX1 BoxCenterで設定可能
 MX5 2ピクセル以上の設定で不具合あり、将来ファームアップで対応

※VPC-MX5は、VPC-MX1の後継モデルです。
※VPC-MX5とVPC-MX1にはファームウェアの互換性がありません

詳細仕様


SDIフォーマット
  SD-SDI (SMPTE 259M)
  HD-SDI (SMPTE 292M)
  3G-SDI (SMPTE 424M/SMPTE 425M)Level Aのみ

オーディオ入力
  HDMIエンベデッド・オーディオ(最大8ch対応)
  不平衡アナログ・オーディオ入力(ステレオミニジャック, 2ch対応)

サンプルレート
  自動的に48KHzにリサンプル

推奨SDIケーブル
  RG6/RG59(75Ω)

ケーブル長(最大/参考)
  3G:100m of RG6/86m of RG59
  HD:170m of RG6/120m of RG59
  SD:400m of RG6/280m of RG59
  ※1 RG6:CANARE L-5CFB / RG59:Belden 9275にて測定
  ※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

入力端子
  HDMI/DVI/VGA/YPbPr/CVBS/S-Video
  Stereo Audio Line in
  ※コピープロテクトされた信号(マクロビジョン等)は入力できません。
  ※VGA(DVI-A)入力はSeparate Sync(信号線5本)、Sync-on-Green(信号線3本)に対応し
   自動で識別します。Composite sync(信号線4本)には対応していません。

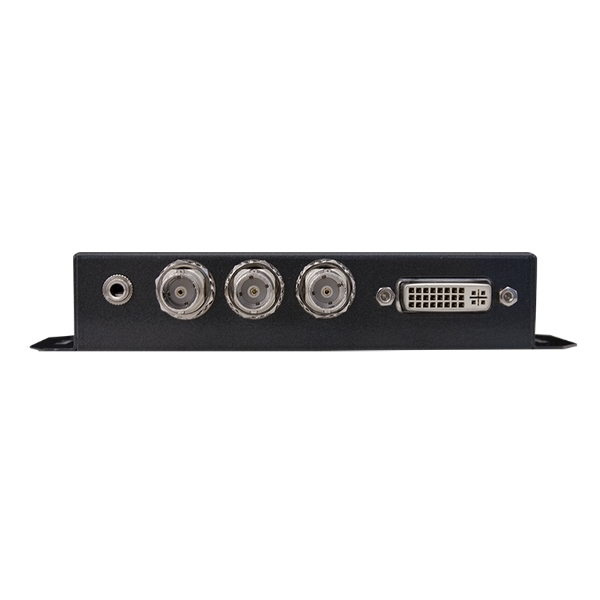

入力コネクター形状
  BNC(SDI)×1
  DVI-I (DVI-D+DVI-A)×1
  BNC(YPbPr or S-Video+CVBS)×3
  Phone Jack ×1

出力端子
  SDI×2+1×HDMI(the same time)

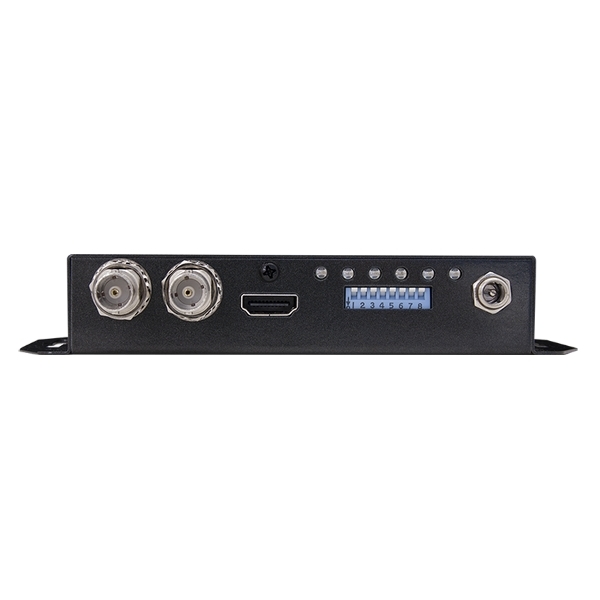

出力コネクター形状
  BNC(SDI)×2
  HDMI×1

BNCコネクター
  3G 75Ω inter-locked socket

ディップスイッチ
  Output Format/Audio Source/Input Source

ケース
  SECC

外形サイズ
  153(W) × 63.6(D) × 26(H)mm ※突起物は含まず

電源
  付属ACアダプター:AC100~240V/DC12V 430mA

消費電力
  7.4W

動作温湿度範囲
  0~50℃, 20〜80%RH ※結露なきこと

保存温湿度範囲
  -20~60℃、5~90% RH ※結露なきこと

SDI/HDMI出力解像度
  720×480 i60, 59.94/720×576 i50/
  1280×720 p60, p59.94, p50/
  1920×1080 i60, i59.94, i50, p60, p59.94, p50, p30,
  p29.97, p25, p24, p23.98

入力解像度
  720×480 i60, p60/720×576 i50, p50/
  1280×720 p60, p50/
  1920×1080 i60, i50, p24, p25, p30, p60, p50/
  640×350 p85/640×400 p85/720×400 p85/
  640×480 p60, p72, p75, p85/
  800×600 p56, p60, p72, p75, p85/
  848×480 p60/
  1024×768 p50, p59, p60, p70, p75, p85/
  1152×864 p70, 75/1280×768 pRB, p60, p75, p85/
  1280×800 p60, p75, p85/1280×960 p60, p75, p85/
  1280×1024 p60, p75, p85/1360×768 p60/
  1366×768 p50, p60/1400×1050 p50, p59, p60, p75/
  1440×900 p60, p75, p85/
  1600×1200 p50, p59, p60, pRB/
  1680×1050 pRB, p60/1920×1200 pRB/
  2048×1052 p60/2048×1080 p50, p59, p60

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
