VPC-HS5

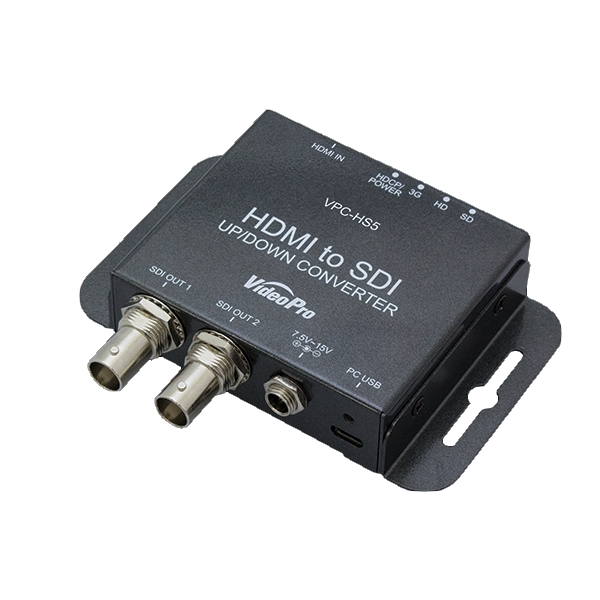

MEDIAEDGE HDMI to SDIコンバーター VPC-HS5
HDMI to SDIコンバーター アップ・ダウンコンバート/フレームレート変換対応モデル
※商品はお取り寄せとなります

製品情報

品名 VPC-HS5  メディアエッジ株式会社
仕様

JAN:4562393848646

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 37,400(税込)  ¥ 34,000(税別)

個数

製品仕様

HDMI端子に入力された信号を、SDI端子2本に同時出力します。

解像度アップ・ダウン/フレームレート/アスペクト等多彩な変換機能を持ちます。

SD-SDI, HD-SDI, 3G-SDI Level A, 3G-SDI Level B 信号を出力可能です。

オーディオは再サンプル機能により、48KHzに変換され出力されます。

解像度などの基本設定はDIPスイッチにて行えます。

USB給電に対応。

ACアダプタ及びUSB給電による電源2重化に対応。

取り付け金具が着脱可能。

RoHS2 指令準拠

※HDCP(著作権保護)のかかった信号は入力できません。
※詳細設定やファームウェアのアップデートにはマイクロUSBケーブルと
 Windowsを搭載したPCを別途ご用意いただく必要があります。
 また、従来機種のミニUSB端子とは異なりますのでご注意願います。
※VPC-HS5は、VPC-HS3の後継モデルです。
※VPC-HS5とVPC-HS3にはファームウェアの互換性がありません

詳細仕様


SDI出力対応フォーマット
  SD-SDI : 720x480i59.94, 720x576i50,
  HD-SDI : 1280x720p59.94/p60/p50
     1920x1080i59.94/i60/i50,
     1920x1080p23.98/p24/p25/p29.97/p30,
  3G-SDI Level A : 1920x1080p59.94/p60/p50
  3G-SDI Level B-DL : 1920x1080p59.94/p60/p50
  ※3G-SDI Level A 、Level B-DLの選択はBoxCenterにて設定する
  ※3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI)
   dual-stream mapping非対応

HDMI入力対応フォーマット
  SD: 720x480i59.94, 720x576i50,
    720x480p59.94/p60, 720x576p50,
  HD: 1280x720p59.94/p60/p50,
    1920x1080i59.94/i60/i50,
     1920x1080p23.98/p24/p25/p29.97/p30,
  3G :1920x1080p59.94/p60/p50
    640x350p85, 640x400p85, 640x480p59.94/p60/p72/p75/p85
    720x400p85, 800x600p56/p60/p72/p75/p85
    1024x768p60/p70/p75/p85, 1152x864p70/p75,
    1280x768p75/p85, 1280x800p60, 1280x960p60/p75/p85
    1280x1024p60/p75/p85, 1360x768p60, 1366x768p60
    1400x1050p50/p60/p75, 1600x1200p50/p60, 1680x1050p60, 1920x1200RBp
※RBpはVESA CVTのReduced Blanking timingsです。

Pass Through モード対応フォーマット
  SD: 720x480i59.94, 720x576i50,
  HD: 1280x720p59.94/p60/p50,
    1920x1080i59.94/i60/i50,
     1920x1080p23.98/p24/p25/p29.97/p30,
  3G Level A : 1920x1080p59.94/p60/p50
  3G Level B-DL : 1920x1080p59.94/p60/p50
  ※Pass Throughモードではスケーラをバイパスされます
  ※OSD表示には対応しません
  ※遅延は最大2ラインです

HDMI入力
  HDMI Ver.1.3a、HDCP非対応、CEC非対応, DeepColor非対応、色空間 RGB/
  YCbCr444/ YCbCr422対応

SDI出力
  3G-SDI Level A Direct image format mapping (SMPTE 425M)
  3G-SDI Level B-DL SMPTE ST372 Dual Link mapping (SMPTE 425M)
  HD-SDI (SMPTE 292M)
  SD-SDI (SMPTE 259M)

オーディオ入力
  HDMIエンベデッド・オーディオ(LPCM, Max.8ch, サンプリング周波数 32 to
  192kHz ※48kHzへリサンプル)

オーディオ出力
  SDIエンベデッド・オーディオ(LPCM Max.8ch,48kHz)

入出力遅延
  スケーラモード:最大2フレーム。
  Pass Throughモード:最大2ライン

推奨SDIケーブル
  RG6(5CFB相当) 75Ωの場合 3G: 最大100m / HD: 最大170m / SD: 最大400m
  RG59(3C2V相当) 75Ωの場合 3G: 最大86m / HD: 最大120m / SD: 最大280m
  ※RG6:CANARE L-5CFB, RG59:Belden 9275にて測定
  ※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

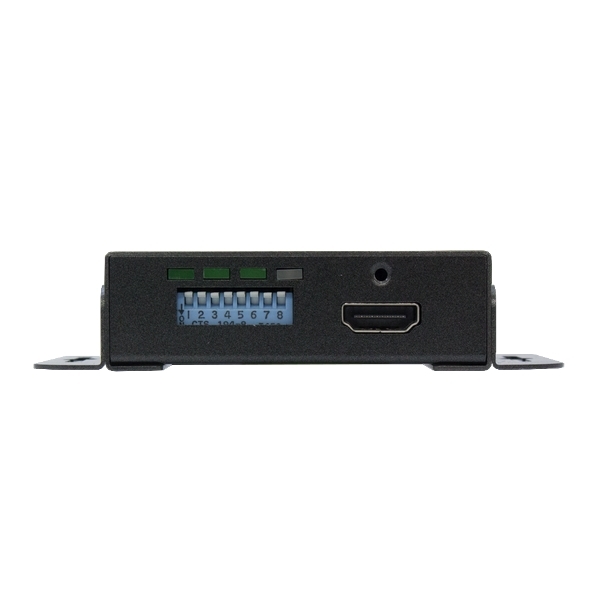

入力端子
  HDMI TYPE A x 1

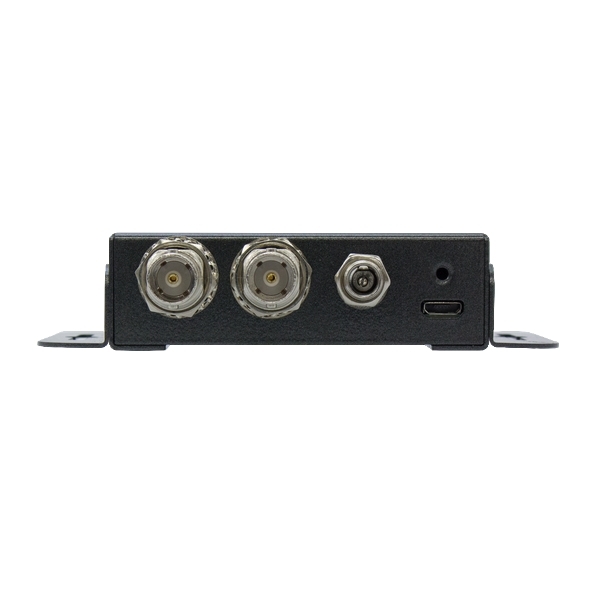

出力端子
  SDI(75Ω BNC) x 2

USBコネクター
  USB Micro-B x 1

DIPスイッチ
  8bit (Control /Audio Mute / 3GLevel / Pass Thru / Video Format)

ケース
  SECC

外形サイズ
  63.6(W)× 103.6(D)× 22.5(H)mm (ブラケット含む)

質量
  192g

電源(ACアダプタ給電)
  ACアダプタ:AC100~240V / DC12V 最大230mA

電源(USB給電)
  USBバスパワー+5V 最大480mA

最大消費電力
  3.27W (ACアダプタ含む)

動作温湿度範囲
  0~50℃, 20〜80%RH ※結露なきこと

保存温湿度範囲
  -20~60℃、5~90% RH ※結露なきこと

※電源はACアダプタ給電が優先されます。

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
