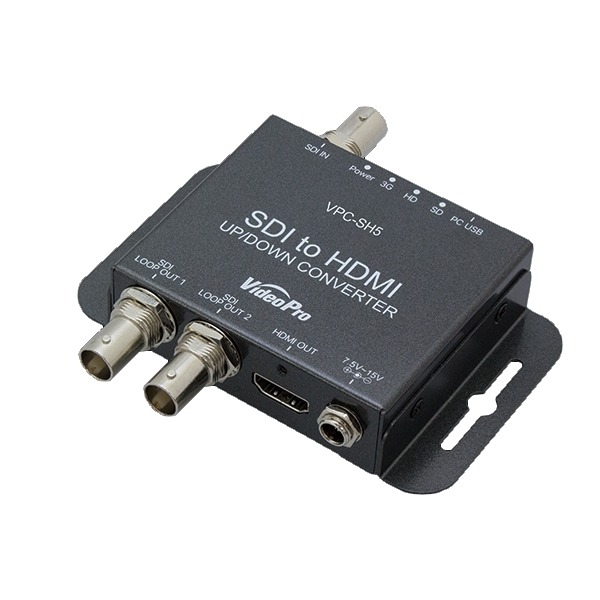

MEDIAEDGE SDI to HDMIコンバーター VPC-SH5
SDI to HDMIコンバーター アップ・ダウンコンバート/フレームレート 変換対応モデル
※商品はお取り寄せとなります

製品情報

品名 VPC-SH5  メディアエッジ株式会社
仕様

JAN:4562393848622

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 37,400(税込)  ¥ 34,000(税別)

個数

製品仕様

SDI端子に入力された信号を、HDMI端子に出力します。

解像度アップ・ダウン/フレームレート/アスペクト等多彩な変換機能を持ちます。

SD-SDI,HD-SDI,3G-SDILevelA、3G-SDILevelB 信号を入力可能です。

解像度などの基本設定はDIPスイッチにて行えます。

SDI 端子に入力された信号を2分配して出力できます。(変換はされません)

USB給電に対応。

ACアダプタ及びUSB給電による電源2重化に対応。

取り付け金具が着脱可能。

RoHS 指令準拠

※VPC-SH5とVPC-SH3にはファームウェアの互換性がありません
※詳細設定やファームウェアのアップデートにはマイクロUSBケーブルと
 Windowsを搭載したPCを別途ご用意いただく必要があります。
 また、従来機種のミニUSB端子とは異なりますのでご注意願います。
※VPC-SH5は、VPC-SH3の後継モデルです。
※従来機種のミニUSB端子とは異なりますのでご注意願います。

詳細仕様

SDI入力対応フォーマット
 SD-SDI : 720x480i59.94, 720x576i50,
 HD-SDI : 1280x720p59.94/p60/p50,
   1920x1080i59.94/i60/i50,
   1920x1080p23.98/p24/p25/p29.97/p30,
 3G-SDI Level A : 1920x1080p59.94/p60/p50
 3G-SDI Level B-DL : 1920x1080p59.94/p60/p5
 3G-SDI Level B-DS : 1280x720p59.94/p60/p50
   1920x1080i59.94/i60/i50,
   1920x1080p23.98/p24/p25/p29.97/p30,
※3G-SDI Level B-DSのストリーム選択はBoxCenterにて設定する

HDMI出力対応フォーマット
 SD : 720x480i59.94, 720x576i50,
   720x480p59.94/p60, 720x576p50,
 HD: 1280x720p59.94/p60/p50,
   1920x1080i59.94/i60/i50,
   1920x1080p23.98/p24/p25/p29.97/p30,
 3G : 1920x1080p59.94/p60/p50
   1680x1050p60, 1600x1200p60, 1440x1050p60,
   1440x900p60,1400x1050p60,1366x768p60,
   1280x1024p60, 1280x960p60,1280x800p60,
   1280x720p60, 1024x768p60, 800x600p60,
   640x480p60

Pass Through モード対応フォーマット
 SD : 720x480i59.94, 720x576i50,
 HD: 1280x720p59.94/p60/p50,
   1920x1080i59.94/i60/i50,
   1920x1080p23.98/p24/p25/p29.97/p30,
 3G Level A : 1920x1080p59.94/p60/p50
 3G Level B-DL : 1920x1080p59.94/p60/p50
 ※Pass Throughモードではスケーラをバイパスされます
 ※OSD表示には対応しません
 ※遅延は最大2ラインです
 ※3G-SDI Level B-DSはPassThrough非対応です

SDI入力
 3G-SDI Level A Direct image format mapping (SMPTE 425M)
 3G-SDI Level B-DL SMPTE ST372 Dual Link mapping, (SMPTE 425M)
 3G-SDI Level B-DS 2xSMPTE ST292-1(HD-SDI) dual-stream mapping
 (SMPTE 425M)
 HD-SDI (SMPTE 292M)
 SD-SDI (SMPTE 259M)

SDIスルー出力
 アクティブスルー(イコライザ/リクロックは常に有効)

HDMI出力
  HDMI Ver.1.3a、HDCP非対応、CEC非対応, DeepColor非対応、色空間
  RGB/ YCbCr444/ YCbCr422切替可能

オーディオ入力
  SDIエンベデッド・オーディオ(LPCM Max.8ch,48kHz)

入出力遅延
  スケーラモード:最大2フレーム。
  Pass Throughモード:最大2ライン

推奨SDIケーブル
 ・RG6(5CFB相当) 75Ωの場合
  3G: 最大100m / HD: 最大170m / SD: 最大400m
 ・RG59(3C2V相当) 75Ωの場合
  3G: 最大86m / HD: 最大 120m / SD: 最大 280m
 ※RG6:CANARE L-5CFB, RG59:Belden 9275にて測定
 ※最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

入力端子
  SDI(75Ω BNC) x 1

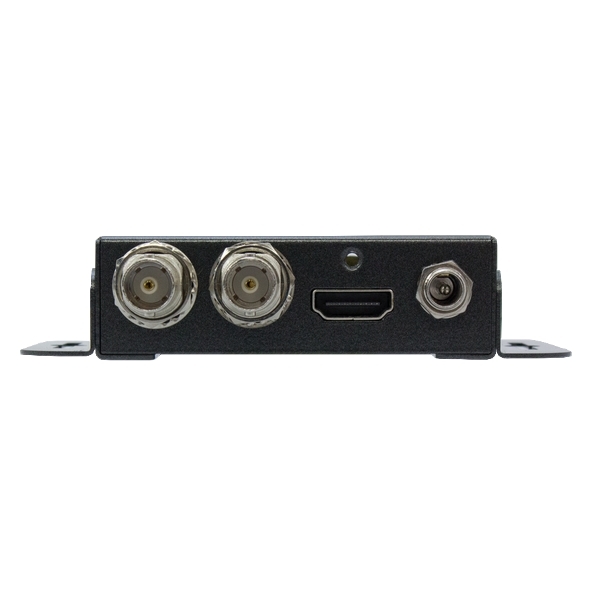

出力端子
  HDMI Type A x 1系統
  SDI LOOP THRU(アクティブスルー出力) (75Ω BNC) x 2

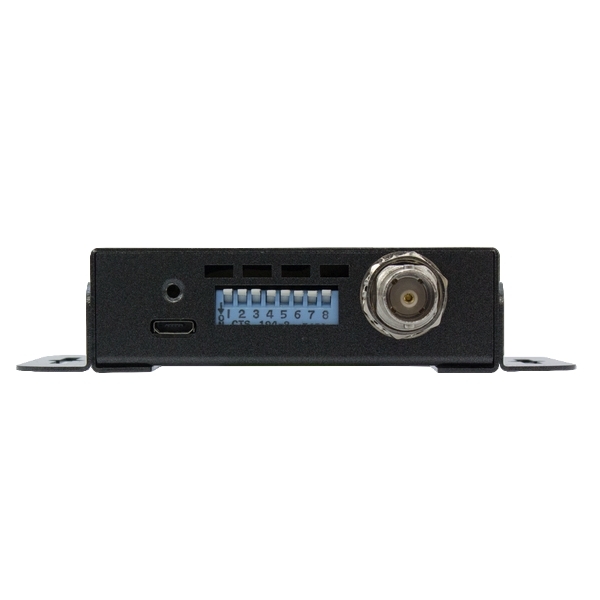

USBコネクター
  USB Micro-B x 1

DIPスイッチ
  8bit (Control / Audio Mute / Video Format / Frame rate )

ケース
  SECC

外形サイズ
  63.6(W)× 103.6(D)× 22.5(H)mm (ブラケット含む)

質量
  209g

電源(ACアダプタ給電)
  ACアダプタ:AC100~240V / DC12V 最大230mA

電源(USB給電)
  USBバスパワー+5V 最大480mA

最大消費電力
  3.27W (ACアダプタ含む)

動作温湿度範囲
  0~50℃, 20〜80%RH ※結露なきこと

保存温湿度範囲
  -20~60℃、5~90% RH ※結露なきこと

※電源はACアダプタ給電が優先されます。

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
