VPM-S2

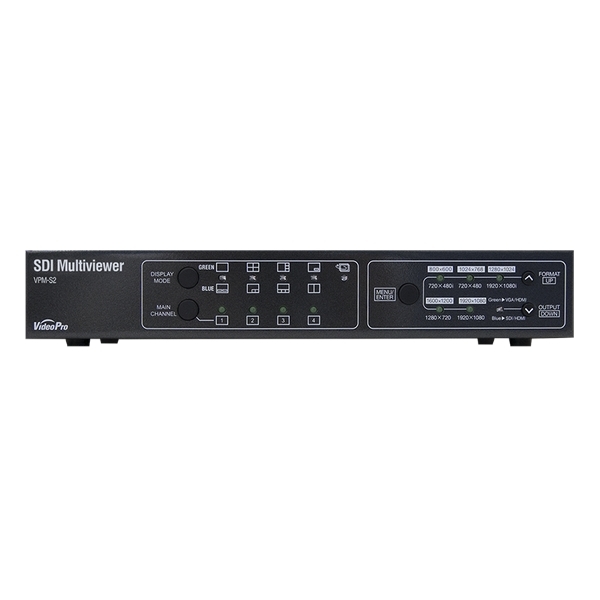

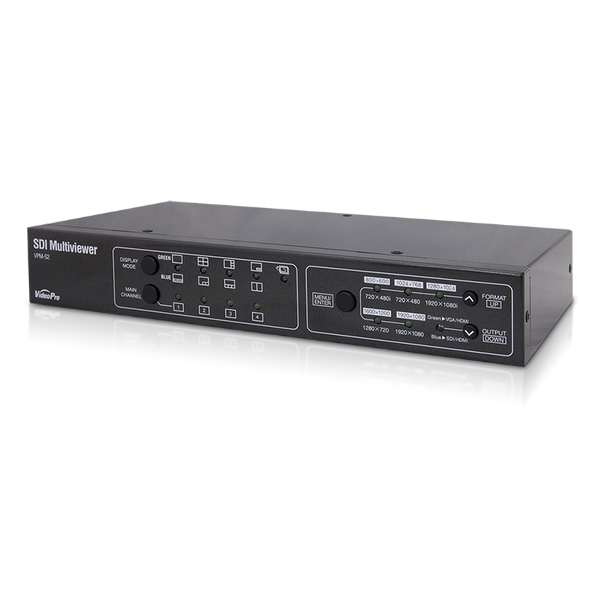

MEDIAEDGE SDIマルチビューワー VPM-S2
マルチビューワー SDI 4入力対応/分割画面/PinP/ 切替表示対応モデル
※商品はお取り寄せとなります

製品情報

品名 VPM-S2  メディアエッジ株式会社
仕様

 4つのSDI入力信号を混合し1つのディスプレイに表示できます。  SD/HD/3G解像度に対応(詳細は仕様表)。  最大7.1chオーディオ対応  HDMI 1.3 対応(HDCP非対応)  SDI出力x2  D-Sub (15pinアナログRGB)出力x1  HDMI出力X1  プラグアンドプレイ対応  USBポート経由でファームウェア更新可能  VGA出力とSDI出力は同時に使用できません  HDMIはどちらのモードでも使用できますが選択できる解像度は異なります  RoHS指令準拠

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 198,000(税込)  ¥ 180,000(税別)

個数

製品仕様

〇出力解像度   ◇HDMI  720×480 59.94i/720×480 59.94p/1280×720 59.94p/
              1920×1080 59.94i/1920 × 1080 59.94p(Default:1920×1080 59.94p)

         ◇VGA  800×600 60Hz/1024×768 60Hz/1280×1024 60Hz/1600×1200 60Hz/
              1920×1080 60Hz(Default : 1920×1080 60Hz)

         ◇SDI   720×480 59.94i/1280×720 59.94p / 1920×1080 59.94i/
              1920×1080 59.94p(Default:1920×1080 59.94p)

〇SDIフォーマット  SD-SDI (SMPTE 259M)/ HD-SDI (SMPTE 292M)/
          3G-SDI (SMPTE 424M/SMPTE 425M)Level Aのみ

〇Audio Support   7.1ch/5.1ch/Stereo

〇推奨SDIケーブル  RG6(5CFB相当)/RG59(3C2V相当)(75Ω)

〇ケーブル長(最大/参考)
         ◇3G:120m, RG6/100m, RG59
         ◇HD:200m, RG6/140m, RG59
         ◇SD:400m, RG6/280m, RG59
          ※1 RG6:CANARE L-5CFB/RG59:Belden 9275にて測定
          ※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

〇ファームウェア更新   USB経由

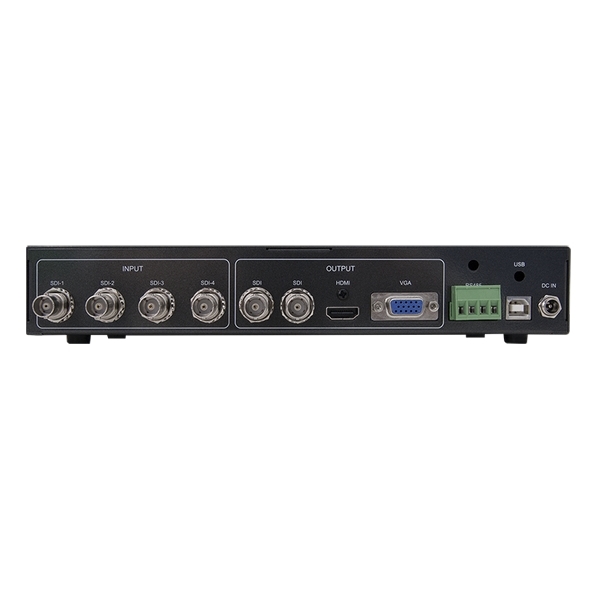

〇入力端子      4×BNC(SDI)

〇出力端子      2×BNC(SDI)/1×HDMI/1×D-Sub

〇BNCコネクター    3G 75Ω inter-locked socket

〇HDMIコネクター    TYPE A(19-pin female)

〇USBコネクター     USB B-Type

〇ケース        SECC

〇外形サイズ      250.0(W) × 120.0(D) × 40.2(H)mm ※突起物は含まず

〇電源        付属ACアダプター(日本国内仕様)

〇消費電力      21.0W

〇温度条件      動作温度範囲:0~50°C, 20~80%RH ※結露しないこと

〇保存温度      ー20〜+60°C

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
