CIF-12H

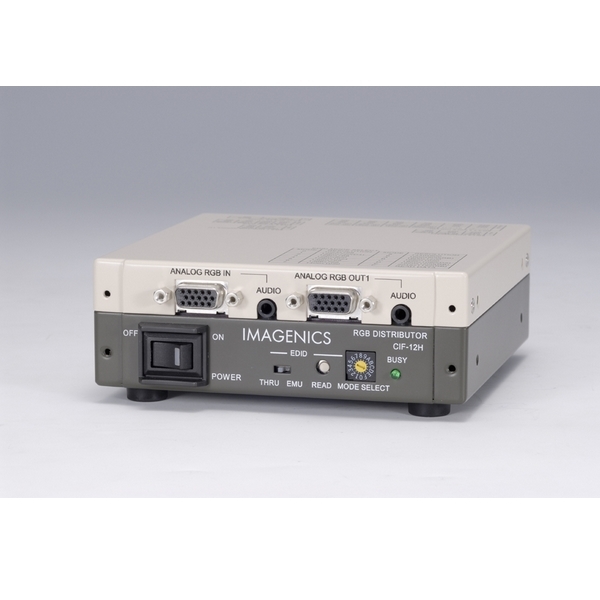

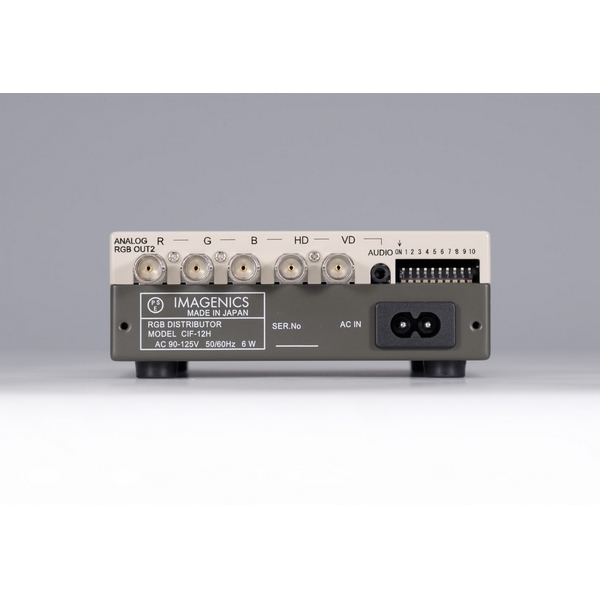

1入力2出力 アナログRGB映像音声分配器 CIF-12H
入力および出力1のコネクタにD-SUB15 ピンコネクタを、出力2のコネクタにBNCコネクタを採用したアナログRGB信号またはハイビジョン信号対応の映像、音声(2チャンネル)の1入力2分配器です。
※商品はお取り寄せとなります

製品情報

品名 CIF-12H 1入力2出力 アナログRGB映像音声分配器   イメージニクス株式会社
仕様

 映像、音声(ステレオ)の1入力2分配器  映像の入力コネクターはミニDsub15ピン、出力コネクターはミニDsub15ピンとBNCを採用。   外部(BNC)出力に、ケーブル補償回路を内蔵しており、約50 mのケーブル延長可能(5C2V使用時)。  ケーブル補償量が2段階に調整でき、ケーブルの長さおよびケーブルの種類にあわせた選択が可能です。  標準: ~20 m(5C-2Vにて)  設定1:20 m~35 m(5C-2Vにて)  設定2:35 m~50 m(5C-2Vにて)    外部(BNC端子)出力の同期信号は、4パターンの極性設定が可能です。  ・入力同期(HD・VD)信号の極性をそのまま(同一)出力。  ・入力同期(HD・VD)信号の極性を反転して出力。  ・入力同期(HD・VD)信号を常に、負極性に固定して出力。  ・入力同期(HD・VD)信号を常に、正極性に固定して出力。  映像出力2を使用して、BNCケーブルなどでノートPCなどの映像を出力した時に、接続されないプラグアンドプレイ信号(DDC またはEDID データなどとも呼ばれます)を補ってパソコンとの間でプラグアンドプレイを代替通信する、プラグアンドプレイエミュレート機能を搭載。   音声回路は、アンバランス2チャンネル構成(L、R)。入出力コネクタは、ミニジャックφ3.5を採用。   音量調整機能つき  付属の電源コードにより給電。  別売のラックマウント金具を使用しますと、EIA19型ラックマウント1Uサイズに、3台まで実装可能です。

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 63,800(税込)  ¥ 58,000(税別)

個数

製品仕様

〇映像信号方式
   アナログRGB信号またはコンポーネント信号(Y、Pb、Pr)(Y、Cb、Cr)
〇映像入力
   0.7 V(p-p) 75 Ω 各1系統(コネクタ:ミニDsub15ピン) 備考:RGB信号SYNC付加時およびY信号1.0 V(p-p) 75 Ω
〇映像出力1(自画面用)
   0.7 V(p-p) 75 Ω 1系統(コネクタ:ミニDsub15ピン) ※1 備考:RGB信号SYNC付加時 1.0 V(p-p) 75 Ω
〇映像出力2(外部用)
   0.7 V(p-p) 75 Ω 1系統(コネクタ:BNC) 備考:RGB信号SYNC付加時 1.0 V(p-p) 75 Ω
〇映像周波数特性(映像出力1)
   DC ~ 100 MHz ±1 dB 以内 250 MHz にて -3 dB ~ +1 dB 以内
〇ケーブル補償範囲(映像出力2)
   同軸ケーブル  : 5C-2V
   ケーブル補償なし: 0 m ~ 20 m
   ケーブル補償1  : 20 m ~ 35 m
   ケーブル補償2  : 35 m ~ 50 m ※スミア(低域)補償回路もあります
〇同期信号方式
   水平同期(HD)信号 垂直同期(VD)信号 TTLレベル正負極性
〇同期入力
   HD、VD:TTLレベル各1系統(コネクタ:ミニDsub15ピン)
〇同期出力1(自画面用)
   HD、VD:TTLレベル各1系統(コネクタ:ミニDsub15ピン)
〇同期出力2(外部用)
   HD、VD:TTLレベル各1系統(コネクタ:BNC) 備考:同期信号は、4パターンの極性設定が可能
  ・入力同期(HD・VD)信号の極性をそのまま(同一)出力
  ・入力同期(HD・VD)信号の極性を反転して出力
  ・入力同期(HD・VD)信号を常に、負極性に固定して出力
  ・入力同期(HD・VD)信号を常に、正極性に固定して出力
〇EDIDモード設定
   前面ロータリースイッチにてネイティブ解像度を切替え可能:
   1,024x768、1,280x720(D4)、1,280x768、1,280x800、1,280x1,024、1,360x768、1,366x768、
   1,400x1,050、1,440x900、1,600x900(RB)、1,600x1,200、1,680x1,050、1,920x1,080(D5)、
   1,920x1,200(RB)、2,048x1,152(RB)各 60 Hz
   またアナログRGB モニターのEDID データを読み取って使用することも可能
〇音声信号方式
   アンバランス(不平衡)信号(2チャンネル ステレオ)
〇音声入力
   -10 dBu 50 kΩ 1系統(コネクタ:ミニジャック φ3.5)
〇音声出力1(自画面用)
   -10 dBu(10 kΩ以上負荷時) 150 Ω 1系統(コネクタ:ミニジャック φ3.5)
〇音声出力2(外部用)
   -10 dBu(10 kΩ以上負荷時) 150 Ω 1系統(コネクタ:ミニジャック φ3.5)
〇音声周波数特性
   10 Hz~20 kHz ±1 dB以内
〇音声レベル調整
   10 dB ステップ 4段階可変
〇音声S/N
   76 dB 以上 (-10 dB入力 -10 dB出力時)
〇音声歪率
   0.01 % 以下 (-10 dB入力 -10 dB出力時)
〇音声最大入力レベル
   +17 dBu (-10 dB入力 -10 dB出力時)
〇動作温湿度範囲
   0 ℃~40 ℃ 20 %RH~90 %RH(但し結露無き事)
〇保存温湿度範囲
   -20 ℃~70 ℃ 20 %RH~90 %RH(但し結露無き事)
〇電源
   AC 90 V ~ AC 125 V 50 Hz・60 Hz
〇消費電力
   約 6 W
〇質量
   約850 g
〇外形寸法
   幅130 mm×高さ44 mm×奥行130 mm
〇付属品
   電源コード(100 V系) 1本 [2P-2S (VFF) ] コンピュータ接続ケーブル1.8 m 1本(DP-DP1.8 m)
   ミニプラグ(Φ3.5 オス)⇔ミニプラグ(Φ3.5 オス)音声ケーブル 2.0 m 1本
〇販売開始年月
   2010年2月

※1 映像信号以外の信号はスルー出力(自画面モニタ出力のみ対応)

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
