HS-41A

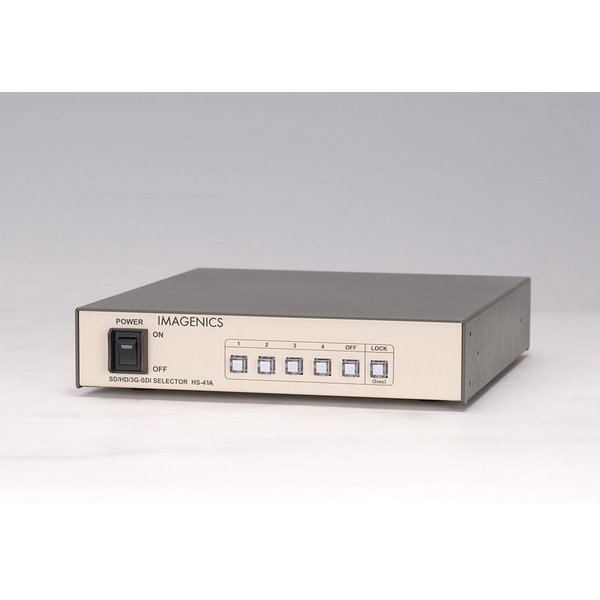

4入力1出力 SD/HD/3G-SDI 信号セレクター HS-41A
SMPTE 規格に準拠した3G/HD/SD-SDI 信号の4x1(2 分配出力)の信号セレクターです。
 ※商品はお取り寄せとなります

製品情報

品名 HS-41A  4入力1出力 SD/HD/3G-SDI 信号セレクター イメージニクス株式会社
仕様

 3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、SD-SDI(SMPTE259M-C)、DVB-ASI 対応。  全入力端子に全自動ケーブルイコライザーを装備。  有効なSDI信号がある入力番号を、自動で選択切り替えするオートスキャン動作モードを装備。  本体手動切替と併用して、RS-232C とパラレル接点方式による外部制御が可能。  フロントスイッチ操作側と、パラレル接点操作側の独立したキーロック機能。  付属の電源ケーブルはロック機構付。

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 132,000(税込)  ¥ 120,000(税別)

個数

製品仕様

〇対応規格   SMPTE424M (SMPTE ST 424, 3G-SDI 系)、SMPTE292M(HD-SDI 系)、
        SMPTE259M-C(SD-SDI 系)、DVB-ASI 各準拠

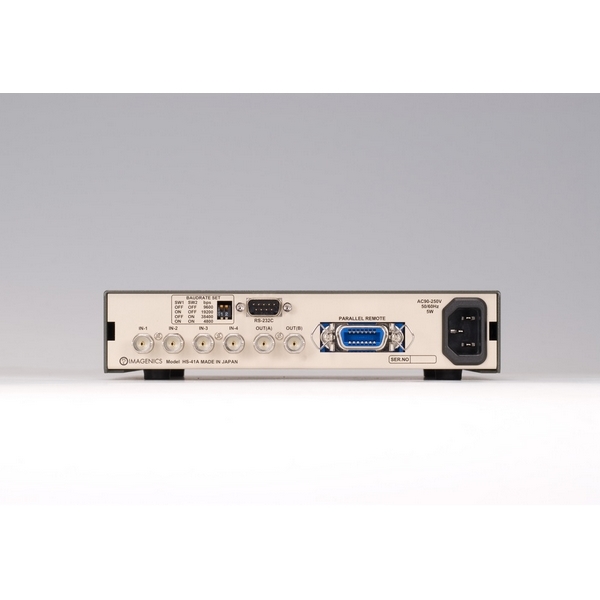

〇入力信号   NRZI/NRZ信号 0.8 V(p-p) 75 Ω 4 系統 (BNC)
〇出力信号   NRZI/NRZ信号 0.8 V(p-p) 75 Ω 1 系統 2 分配(BNC)
〇信号補償距離
 ◇3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて100 mまで自動補償
 ◇HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて150 mまで自動補償
 ◇SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて250 mまで自動補償
〇外部制御
 ◇RS-232C   RS-232C 準拠 全二重 D-SUB9 (オス) 1 系統 ボーレート: 4,800, 9,600(初期値),
        19,200, 38,400 bps から背面DIP-SW にて選択可能 フロー制御: フロー制御無し(変更不可)
        通信フォーマット: データ8 ビット、1 ストップビット、パリティ無し(変更不可)
 ◇パラレルリモート  アンフェノール14 ピン (メス) 1 系統 フロント全スイッチと同等接点制御
            オープンコレクタによるタリー出力対応 最長20 m までの延長可能
〇その他の機能 フロント・パラレルリモート独立キーロック機能 入力検出表示機能、最終状態のバックアップ機能(半永久)
        入力映像検出による自動選択(オートスキャンモード)機能ほか
〇電源     AC 100 V ~ AC 250 V 50 Hz・60 Hz
〇消費電力   5 W (最大)
〇質量     約2.2 kg
〇外形寸法   幅210mm × 高さ44 mm × 奥行230 mm (突起物を除く)
〇付属品    国内専用電源ケーブル(3P-3SL 3P-2P 変換プラグ付) 1 本 電源スイッチカバー 1 個
〇販売開始年月 2016年9月



ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
