RS-1530A

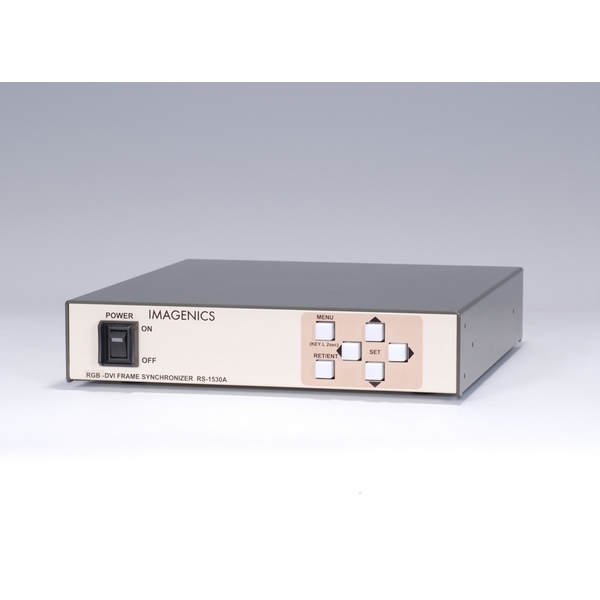

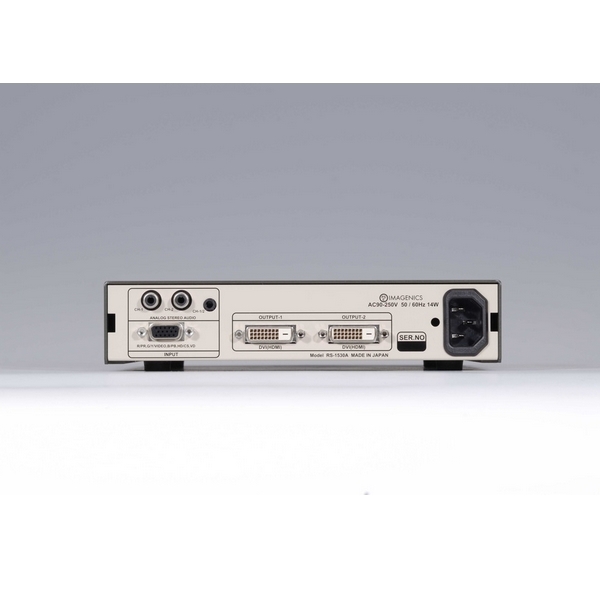

フレームシンクロナイザ (アナログ系入力 DVI出力対応) RS-1530A
本製品はユーザーが設定した解像度に全自動で解像度変換できる、多機能型A/Dコンバート機能付RGBフレームシンクロナイザです。
※商品はお取り寄せとなります

製品情報

品名 フレームシンクロナイザ(アナログ系入力 DVI出力対応) RS-1530A イメージニクス株式会社
仕様

 PC,WS用RGB信号ほか、NTSC,PALコンポジットビデオ信号、D1~D4端子相当のコンポーネントビデオ信号を直接入力可能です。(RGB信号、コンポーネント色差信号、コンポジットビデオ信号を全自動判別して動作します。)   ほとんどの入力解像度に対してリアルサンプル対応(最大映像サンプル周波数170 Msps)   640×480(VGA@59.94)~2,048×1,080(2K)まで、計20種類以上の出力解像度に対応します。また、出力設定された解像度へ全自動でリサイズ処理できます。   入力信号の切り換え変化等に即座に対応し、出力映像を擬似シームレス接続表示させる機能があります。このときの映像繋ぎ方法は、ワイプやフェーダー、カット、フリーズなどのトランジション効果を付けることもできます。   各種入力解像度のアスペクトサイズを自動判定する機能があります。ビデオID-1システムにも対応しています。また、意図的に自由なアスペクト比へ任意調整も可能です。   ハイビジョン信号などのインタレース系テレビ信号に対して、最新の斜め線補間強化かつ3次元動き適応型プログレッシブ変換機能が働きます。NTSCコンポジットビデオ入力では、さらに3次元動き適応型Y/C分離機能も働きます。   アナログ音声入力はHDMI互換信号出力に2chリニアPCMステレオ信号でエンベデッドされます。  入力された信号は、DVI-D規格のデジタルRGB信号として出力されます。  出力ケーブル補償は、2系統別々に設定可能です。 (弊社製DVIケーブルで最大約15 m延長可能)  環境に配慮した低消費電力設計です。※   付属の電源ケーブルはロック機構付。 EIA19型ラックマウント1U横幅ハーフサイズ(ラックマウント金具MK-100別売) 本製品のラックマウント金具につきましてはこちら。   ※低消費電力は、当社機器との比較   ※VIDEO入力時に大変便利な変換コネクタ(DP-1BS イメージニクス)をご利用ください。(別売)   ※HDMI入力対応モニタ接続時には変換ケーブル(DVIP-HDPシリーズ イメージニクス)をご利用ください。(別売)

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。       ご注意)DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。

価格

¥ 198,000(税込)  ¥ 180,000(税別)

個数

製品仕様

〇映像信号方式
  PC,WS用アナログRGB信号またはコンポーネント信号(Y、Pb、Pr) (Y、Cb、Cr)
  またはコンポジット信号(NTSC,PAL)  備考:入力信号は自動で追従します。(全自動判別対応)
〇アナログ映像入力(全自動判別)
 ◇RGBおよび同期 アナログRGB信号 0.7 V(p-p) 75 Ω 各1系統(ミニDsub15)
  備考:Sync on Green時 各1.0 V(p-p) 75 Ω HD(CS)、VD:TTLレベル
  正負極性 2.2 kΩ 各1系統 (ミニDsub15)
 ◇入力解像度範囲 320×200~2,048×1,536画素に対応
          備考:水平15 kHz ~ 135 kHzでかつ、垂直22 Hz~160 Hz まで連続追従
 ◇コンポジット 1.0 V(p-p) 75 Ω 1系統(ミニDsub15) 備考:NTSC,PAL規格準拠 標準・非標準信号
 ◇コンポーネント Y:1.0 V(p-p) 75 Ω Pb(Cb)、Pr(Cr):0.7 V(p-p) 75 Ω 各1系統
            (ミニDsub15)対応規格:1080i(1125i)、720P(750P)、480(525)i/P
            備考:D1~D4端子相当のビデオ信号
〇入力部EDID (DDC通信) エミュレーション機能
  本体メニュー設定により、1,920x1,200@60RB(工場出荷時)ほか、
  ワイド系解像度を含むVGA ~ UXGAまでの主要な解像度を指定できます。
  また、CEA-861D規格に準拠した、720x480p(D2)、1,280x720p(D4)、
  1,920x1,080i/p(D3,D5)相当の解像度を指定することもできます。
  ※映像出力機器の仕様(PC等の仕様)により、指定した解像度の映像が得られない場合があります。
〇DVI出力
 TMDS信号(デジタルRGB 24ビットフルカラー信号、HDMI系YPBPR 4:4:4または4:2:2信号への切り替え可能)
 DVI Rev 1.0規格準拠 DVI-D24ピンコネクター(シングルリンク) 2系統
 ◇表示解像度 (1種類選択) 720 x 480(CEA-861D,D2相当) 640 x 480 800 x 600 1,024 x 768
  1,280 x 720(CEA-861D,D4相当)1,280 x 768 1,280 x 800 1,360 x 768 1,366 x 768 1,440 x 900
  1,280 x 960 1,280 x 1,024 1,400 x 1,050 1,680 x 1,050 1,600 x 900 1,600 x 1,200
  1,920 x 1,080i/p(CEA-861D,D3,D5相当)1,920 x 1,200(Reduced Blanking) 2,048 x 1,080
  2,048 x 1,152(Reduced Blanking) 備考:全ての出力解像度にて、垂直周波数は 59.94 Hz を採用。
  系統別に、RGB信号とYPbPr信号を選択できません。
〇ケーブル補償範囲
  出力ケーブル補償機能は、2系統別々に設定可能です。 受像機側のDVI信号入力性能にもよりますが、
  AWG28相当の当社製DVIケーブルで約15 m までの転送が可能になります。(UXGA映像にて弊社実測値)
〇入出力信号間 絶対遅延時間
  出力フリーランニング時(通常動作):33 ms ~ 67 ms (出力信号の3フィールド±1フィールド分相当)
  入力映像の垂直にフレームロック時 : 約34 ms(ロック位相の微調整はできません)
  ※入力映像へのフレームロックは、入力映像の垂直周波数が60 Hz ± 1 Hzの場合のみです。
   また、この設定で入力映像の切替等で入力状態が変化すると、出力映像も影響を受けます。
   これにより、疑似シームレス効果が正常に動作できない制約があります。
〇アナログ音声入力
  -10 dBu 50 kΩ 不平衡 2 チャンネル 1系統
  (RCAピンジャックx2 または、φ3.5ステレオジャックx1 の片方のみ接続可能)
  音声サンプリング方式 2チャンネル リニアPCM サンプリング周波数 24 bit 48 kHz
〇メモリー機能
  99種類 (バックアップ寿命半永久) 入力解像度ごとの自動記憶再生機能、動作状態の自動記憶再生機能
〇その他の付加機能
  メニューオンスクリーン表示 各種高精度画角・サイズ調整機能 任意位置切出しズームと
  トリミング機能(最大400% 0.1%単位) 適応型フレーム追越処理 各種映像信号調整
  擬似シームレス機能(フェード・ワイプ・フリーズ型) 内蔵テストパターン信号出力(複合パターン・ゼブラ動画)
  テレビ系インタレース信号入力用3次元動き適応型プログレッシブ変換処理(斜め線補間強化型)
  各種ノイズリダクション機能 出力系統別の送りケーブル補償機能(プリエンファシス機能)、ほか

〇電源      AC 90 V~AC 250 V(50 Hz・60 Hz)
〇消費電力    14 W (最大)
〇質量      約2.1 kg
〇動作温湿度範囲 0 ℃ ~ 40 ℃ 20 %RH ~ 90 %RH (結露なきこと)
〇保存温湿度範囲 -20 ℃ ~ 70 ℃ 20 %RH ~ 90 %RH (結露なきこと)
〇外形寸法    幅210 mm×高さ44 mm×奥行230 mm(突起物含まず)
〇付属品     国内専用ロック機構付電源ケーブル(3P-3SL)1本
         電源3P-2P変換プラグ 1個 電源スイッチカバー 1個
〇販売開始年月  2012年6月

【ご注意】DVI/HDMI関連の機器・ケーブルは、すべてイメージニクス社製品での構成を推奨します。
     一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず
     思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。

【ご注意】RS-1530Aは、イメージニクスのスイッチャーとの組み合わせで使用してください。
     イメージニクスのスイッチャーとの接続以外では、ノイズの無い疑似シームレス効果は期待できません。
     疑似シームレス機能は、100%の精度を保証するものではありません。
     稀に、映像上に若干のノイズ等が見える場合があります。

※疑似シームレス効果についてのご不明点は各営業所までお問い合わせください。

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
