天吊り金具セット

CH-7045+PO-87

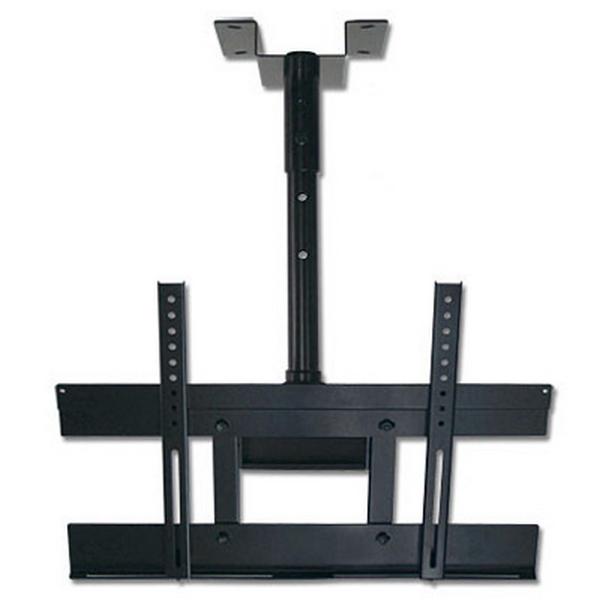

天吊り金具 CH-7045+PO-87
※写真は支柱PO-64とのセットです

製品情報

品名 天吊り金具 CH-7045+PO-87 製品重量 約11.2kg
仕様

◆37~60インチ対応の天吊り金具です。 ◆取付ピッチはW:200~700mm H:100~450mmです。 ◆6段階の角度調整機構付きです。(0°、5°、10°、15°、20°、25°) ◆配線カバーを標準添付しており、配線の露出を抑えます。 ◆半完成品のため、組み立て・設置が容易です。 ◆795.6~1295.6mmまでの高さまで対応しております。

備考

※上記記載の高さは天井取付面から金具最下部までの高さとなります。 ※添付の取扱説明書の指示通りに組み立て、設置を行ってください。 ※取り付け工事は必ず専門知識を有する業者様へ御依頼ください。 ※天井に固定するためのビス、アンカー類は付属しておりません。 ※工事不備、改造、天災による天吊り金具及びモニターの脱落につきましては弊社では責任を負いかねます。 ※モニター取付用ビスを添付しておりますが、モニターの機種によってはサイズが適合しない場合もございますので、その際にはモニターにあった適切なビスを別途ご用意ください。 ※支柱の長さにより、支柱切断等の加工が必要な場合がございます。商品の選定にご注意いただくか、専門技術を有する業者様へご相談ください。 ※商品は大型商品のため、輸送用箱が商品箱を兼ねております、配送の際箱に若干のへこみや汚れが発生する場合がございます、予めご了承ください

価格

¥ 65,000(税別)

個数

ダウンロード

導入ご検討用に取扱説明書、仕様書とカタログをPDFで、CADデータをDWGでご用意しています。
CADデータはDXFでもご提供できます。
※商品の概観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
カタログ ダウンロードはこちら
CADデータ

ダウンロードはこちら

※ダウンロードには会員登録が必要になります。
