HA-137
天井固定ロングアーム HA-137

製品情報

品名 天井固定ロングアーム HA-137(耐荷重1~6㎏)
仕様

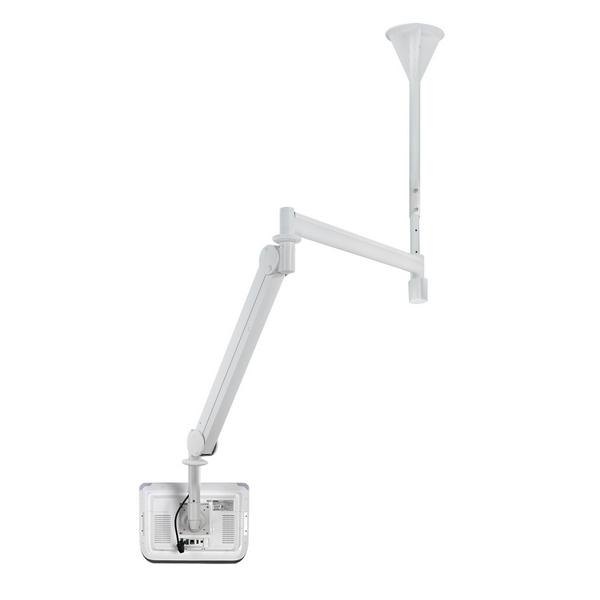

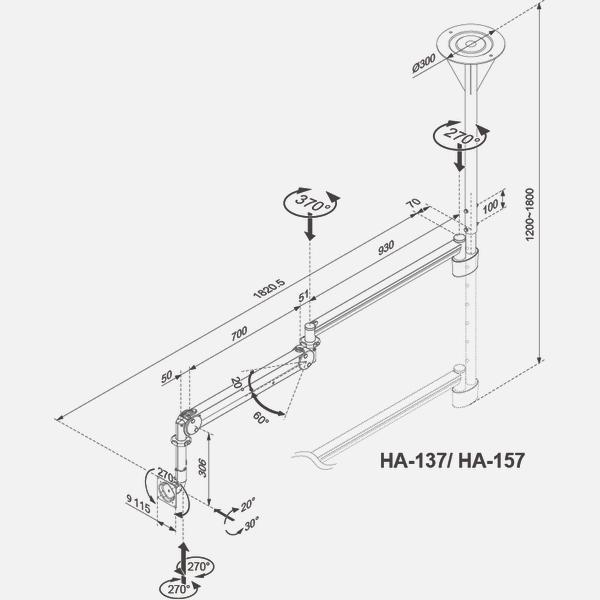

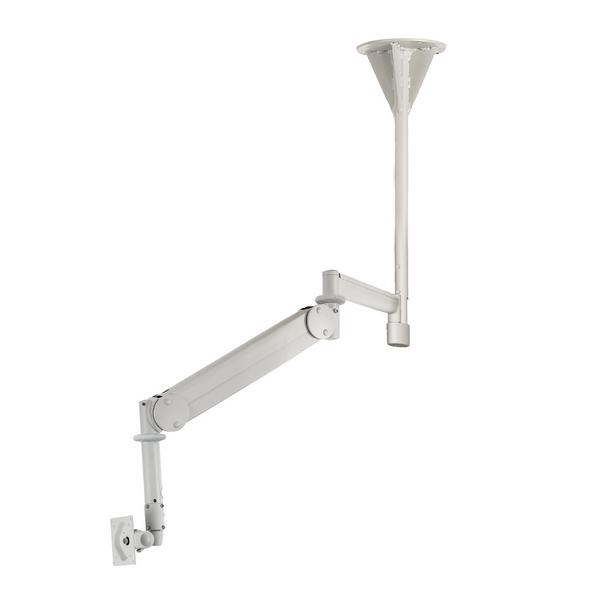

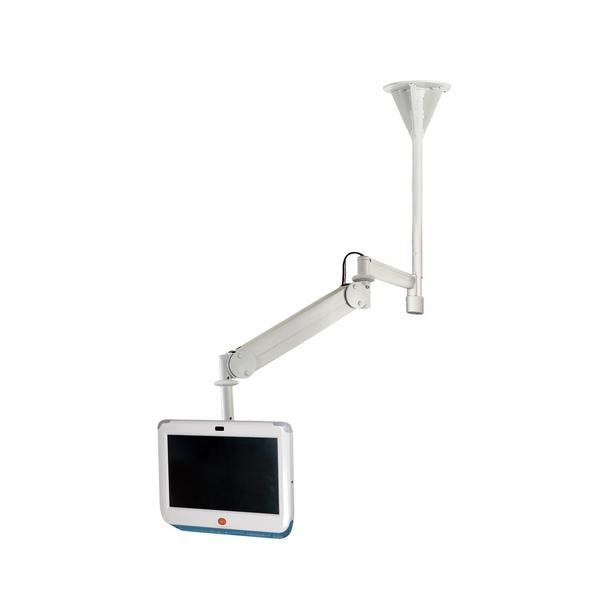

◆天井から支柱を下ろし、そこから水平にモニタを伸ばすことのできるロングアームです。 ◆2段目の関節はガススプリング機構を内蔵しており、水平から上20度、下60度可動します ◆設置可能なテレビ、モニタはVESA75mm×75mmまたは100mm×100mmに対応し、重量1kg~6kg以内のテレビ・モニタに限ります。また、先端は180度逆向きにも設定可能です。 ◆関節部には衝突時の衝撃を抑えるラバーリングを装備しています。 ◆ケーブル類は支柱、アーム内に通すことが可能です。 ◆天井への固定は付属のネジでも行えますが、設置場所、環境によってはお客様にて準備いただく必要がございます、設置面は重量、強度の十分ある鉄筋コンクリートをご利用ください。 ◆天井からの支柱は高さの調整が可能です、調整範囲は取付面から1200mm~1800mmとなります。100㎜単位での長さ調整となります ◆アーム、画面の取り付けは設備業者・工事会社等にご依頼ください。 ※写真のTVは別売りです ○クリニック、内視鏡室等への納入事例は(株)ウィンテクノホームページ内「アーム納入事例」をご確認ください。 【動画版】納入事例はこちら

備考

※商品の設置には工事が必要となります、作業は必ず専門技術を有する業者様にご依頼ください。 ※耐荷重は、モニター厚さ55㎜以内、モニターの重心を中央と想定した場合の数値です ※設置されるモニターの厚さ、大きさ、重心、金具取付位置等によっては記載の耐荷重と異なる場合がございますので予めご了承ください ※商品は大型商品のため、輸送用箱が商品箱を兼ねております、配送の際箱に若干のへこみや汚れが発生する場合がございます、予めご了承ください

価格

¥ 177,600(税別)

個数

ダウンロード

導入ご検討用に取扱説明書、仕様書とカタログをPDFで、CADデータをDWGでご用意しています。
CADデータはDXFでもご提供できます。
※商品の概観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
CADデータ

ダウンロードはこちら

※ダウンロードには会員登録が必要になります。
