HA-147

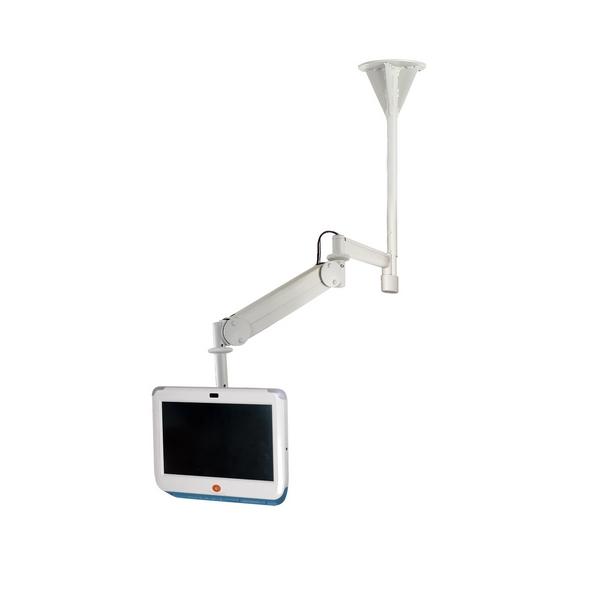

天井固定ロングアーム HA-147

製品情報

品名 天井固定ロングアーム HA-147(耐荷重3~9㎏)
仕様

◆天井面に垂直に支柱を下ろし、水平アームによって大きくモニタを伸ばすことのできるロングアームです。 ◆HA-137との違いは水平関節の長さ、耐荷重に違いがあります。 ◆2段目の関節はガススプリング機構を内蔵しており、全体で上下合計80度の角度調整が可能です(図参照) ◆設置可能なテレビ、モニタはVESA75mm×75mmまたは100mm×100mmに対応し、重量3kg~9kg以内のテレビモニタに限ります。 ◆天井への固定は付属のネジでも行えますが、設置場所、環境によってはお客様にて準備いただく必要がございます、設置面は重量、強度の十分ある鉄筋コンクリートをご利用ください。 ◆支柱は高さ調整が可能です、天井取り付け面から1200mm~1800mmまで調整できます。 ◆アーム、画面の取り付けは設備業者・工事会社等にご依頼ください。 ○クリニック、内視鏡室等への納入事例は(株)ウィンテクノホームページ内「アーム納入事例」をご確認ください。 納入事例(天吊りタイプ動画)はこちら

備考

※商品の設置には工事が必要となります、作業は必ず専門技術を有する業者様にご依頼ください。 ※耐荷重は、モニター厚さ55㎜以内、モニターの重心を中央と想定した場合の数値です ※設置されるモニターの厚さ、大きさ、重心、金具取付位置等によっては記載の耐荷重と異なる場合がございますので予めご了承ください ※商品は大型商品のため、輸送用箱が商品箱を兼ねております、配送の際箱に若干のへこみや汚れが発生する場合がございます、予めご了承ください

価格

¥ 165,600(税別)

個数

%youtube%

ダウンロード

導入ご検討用に取扱説明書、仕様書とカタログをPDFで、CADデータをDWGでご用意しています。
CADデータはDXFでもご提供できます。
※商品の概観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
CADデータ

ダウンロードはこちら

※ダウンロードには会員登録が必要になります。
