AHD/HD-TVI/HDCVI/コンポジット映像伝送
　入力された信号をRF変調する「Vdeo1」系統とベースバンド伝送する「Video2」系統の2入力をもった伝送器です。
　AHD/HD-TVI/HDCVI/コンポジット信号を入力することができ、
　各種映像信号を最大400m延長することができます。(5C-FBケーブル使用時　送信器 / 受信器間)

長距離伝送　
　カメラから送信器までを最大200m、受信器から録画機やモニターまでを最大100m延長することができるため、
　送信器 / 受信器間と合わせて最大700mの長距離延長が可能となります。(5C-FBケーブル使用時)
　※最大伝送距離は実験値となります。
　　カメラ/DVRの性能、中継コネクターの数、ケーブル/コネクターの品質などにより伝送距離は前後します。

双方向伝送
　通常映像信号は送信器から受信器に対して伝送を行いますが、
　Video2系統のみ受信器から送信器に対して映像を伝送することもできます。
　※詳細は接続例をご参照ください。

信号の混在可能
　各種映像信号は同時に入力することができます。
　一部カメラの更新や増設に最適です。
　※出力信号は入力した信号に準じます。信号を変換する機能はありません。

RF変調　
　「Video1」系統はRF変調をするため、ノイズに強い伝送を行うことができます。　
　

型番　

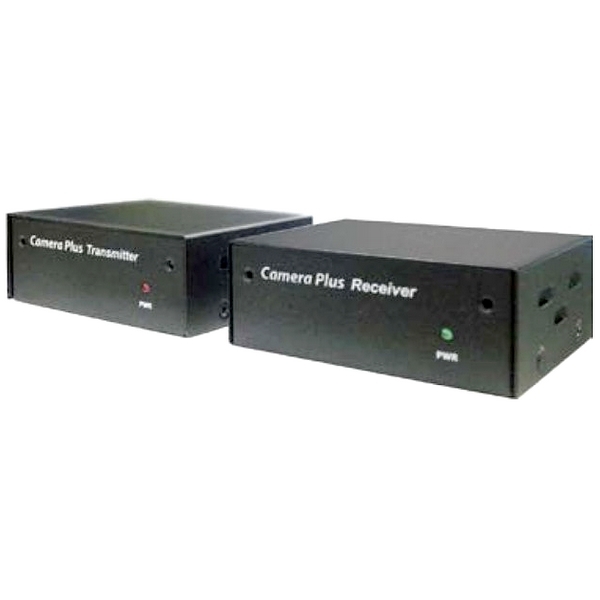

Transmitter(JCP-101HD 送信器) 　
　　映像入力　2チャンネル 1.0Vp-p 75Ω BNCメス
　　AHD(1080p)、HD-TVI(1080p)、HDCVI(1080p)、
　　コンポジット(NTSC/PAL) －

Receiver(JCP-101HD 受信器)　
　　映像出力　－　2チャンネル 1.0Vp-p±0.2Vp-p 75Ω BNCメス
　　※出力信号は送信器側の入力信号に準ずる


リンク出力　　　　75Ω BNCメス×1

伝送周波数　　　Video1：100MHz
　　　　　　　　Video2：ベースバンド (接続機器の周波数をそのまま)

リンクケーブル長　　最大400m (5C-FBの場合)　※詳細は接続例を参照

画質調整　　　　Video1 入力信号画質調整ボリュームあり（送信器）
電源　　　　　　DC9V～12V Φ2.1×5.5mm DCジャック センタープラス
　　　　　　　　　(　電源アダプター DC12V 1A付属　)
消費電力　　　　最大 0.8W　最大　0.9W
動作環境　　　　温度：－10℃ ～ 60℃
　　　　　　　　湿度：20% ～ 80%(結露不可)
外形寸法　　　　78(W) × 31(H) × 84(D)mm
質量　　　　　　約180g

※最大伝送距離は全て5C-2Vまたは5C-FB以上のケーブルを使用した際の実験値となります。
　 各機器間の伝送距離は使用するカメラ/録画機などの性能や中継コネクターの数、
　 ケーブルやコネクターの品質などによって変化します。
出力信号は入力した信号に準じます。出力を他の信号に変換する機能はありません。
※ワンケーブルカメラ(電源重畳)には対応しておりません。カメラには別途電源が必要となります。
