- VPC-DX1

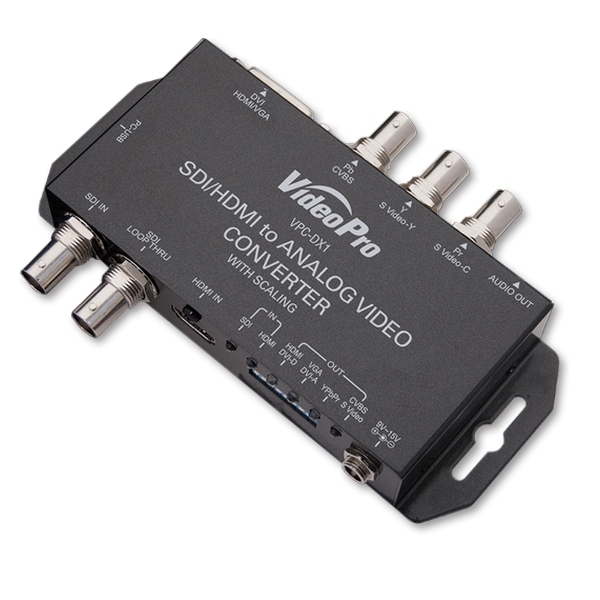

- MEDIAEDGE SDI/HDMI to ANALOG コンバーター VPC-DX1
SDI/HDMI to ANALOGコンバーター アップ・ダウンコンバート／フレームレート 変換対応モデル
※商品はお取り寄せとなります
※商品はお取り寄せとなります
製品情報
| 品名 | VPC-DX1 メディアエッジ株式会社 |
|---|---|
| 仕様 |

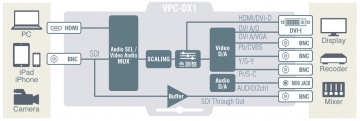

2種類のビデオ入力（3G/HD/SD-SDI／HDMI）と7種類のビデオ出力（コンポジット(CVBS)／S-Video／コンポーネント(YCbCr)／HDMI／DVI-D／DVI-A／VGA）に対応しており、ビデオ入力を任意の出力へ変換できます。アナログビデオ、デジタルビデオの代表的なインタフェースをすべてカバーしています。 不平衡アナログ・オーディオの出力レベルを-30dBu～24dBuの範囲で0.5dBu刻みで調整可能です。 本体DIPSWにより入力・出力インタフェース選択、出力フォーマット選択が可能です。 その他の設定はBoxCenterによりWindowsパソコンから設定をすることが可能です。(DIPSWモードの場合、DIPSWの設定に従い起動し、USBモードの場合BoxCenterからの設定に従い起動します) フレームレート変換（59.94Hzから60Hzへ変換など）に対応しています。 HDMIオーディオは出力は最大8ch(LPCM)に対応しています。1ch、2chはアナログ・オーディオ端子から同時出力されますのでスピーカ等でモニタ可能です。 バッテリー駆動に対応しています。（対応アダプター：Vマウントアダプター,Lマウントアダプター, パワータップアダプター） RoHS指令準拠 ご注意） 本機の入出力クロックはは非同期ですので、原理的にフレームの重複、欠落が発生します。アンシラリデータ等の伝送はできません。オーディオデータは、サンプリングレートコンバータで変換されます。 また最大2フレームの遅延が発生します。 |
| 備考 |
※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。 |
価格
¥ 63,800（税込） ¥ 58,000（税別）
- 送料について
- 返品について
※商品到着後7日以内にメールまたは電話でご連絡ください。 - お支払い方法について
- 商品についてのお問い合わせはこちらから
製品仕様
商品ラインナップ
item lineup
- 水平多関節アーム 一覧
- FA-200 シリーズ
- LA-50シリーズ パーツ（関連パーツ）
- １画面 クランプ固定タイプ（LA-51SCシリーズ）
- ２画面 クランプ固定タイプ（LA-515シリーズ）
- ３画面 クランプ固定タイプ（LA-516シリーズ）
- ４画面 クランプ固定タイプ（LA-517シリーズ）
- ６画面 クランプ固定タイプ（LA-518シリーズ）
- １画面 ネジ固定タイプ（LA-51ACシリーズ）
- １画面 グロメット固定タイプ（LA-52SCシリーズ）
- １画面 壁掛け固定タイプ（LA-55シリーズ）
- １画面 φ24～30支柱用固定金具・セット（LA-55ERシリーズ）
- １画面 ラックマウント用金具・セット（LA-55BSシリーズ）
- １画面 専用レール固定タイプ（LA-56シリーズ）
フリービュー紹介動画
※再生すると音声が出ます。
HA紹介動画
※再生すると音声が出ます。
EA紹介動画
※再生すると音声が出ます。
〇ビデオ入力フォーマット
◇SDI入力対応フォーマット SD：720×480 i59.94, i60／720×576 i50／
720×480 p59.94, p60／720×576 p50
HD：1280×720 p59.94, p60, p50／1920×1080 i59.94, i60, i50／
1920×1080 p23.98, p24, p25, p29.97, p30
3G：1920×1080 p59.94, p60, p50
◇HDMI入力対応フォーマット SD：720×480 i59.94, i60／720×576 i50／
720×480 p59.94, p60／720×576 p50
HD：1280×720 p59.94, p60, p50／1920×1080 i59.94, i60, i50／
1920×1080 p23.98, p24, p25, p29.97, p30
3G：1920×1080 p59.94, p60, p50
VESA：1680×1050 p60／1600×1200 p60／1440×1050 p60／
1440×900 p60／1400×1050 p60／1366×768 p60／
1280×1024 p60／1280×960 p60／1280×800 p60／
1280×720 p60／1024×768 p60／800×600 p60／
640×480 p60
〇ビデオ出力フォーマット
◇HDMI/DVI-D SD：720×480 i59.94,i60／720×576 i50／
720×480 p59.94,p60／720×576 p50
HD：1280×720 p59.94, p60, p50／
1920×1080 i59.94.i60, i50／
1920×1080 p23.98, p24, p25, p29.97, p30
3G：1920×1080 p59.94, p60, p50
◇VGA/DVI-A 1920×1080 p60／1680×1050 p60／1600×1200 p60／
1440×1050 p60／1440×900 p60／1400×1050 p60／
1366×768 p60／1280×102 4p60／1280×960 p60／
1280×800 p60／1280×720 p60／1024×768 p60／
800×600 p60／640×480 p60
◇コンポーネント（YCｂCr） SD：720×480 i59.94／720×576 i50
HD：1280×720 p59.94, p50／1920×1080 i59.94, i50／
1920×1080 p23.98, p24, p25, p29.97, p30
3G：1920×1080 p59.94, p60, p50
◇コンポジット（CVBS）/S-Video SD：720×480 i59.94（セットアップレベル0IRE／7.5IRE）／
720×576 i50
〇SDI入力 ◇3G-SDI（SMPTE 425M level A Direct image format mapping）Level Aのみ／
◇HD-SDI （SMPTE 292M）／SD-SDI （SMPTE 259M）
〇HDMI入力 HDMI Ver.1.3a, HDCP非対応, CEC非対応
〇オーディオ入力 ◇SDIエンベデッドオーディオ（LPCM, Max.8ch, fs=48kHz）
◇HDMIエンベデッドオーディオ（LPCM, Max.8ch, fs=32kHz to 192kHz）
〇ビデオ出力 ◇HDMI／DVI ※1※2
◇DVI-A／VGA（Separated Sync）※2
◇コンポーネント（YCbCr）（1Vpp, 75Ω）
◇コンポジット（CVBS）（1Vpp, 75Ω, SetupLevel 0IRE／7.5IRE ※3）
◇S-Video（1Vpp, 75Ω, SetupLevel 0IRE／7.5IRE ※3）※4
◇SDIアクティブスルー出力
〇オーディオ出力 ◇HDMIエンベデッドオーディオ（LPCM, Max.8ch, fs=32kHz to 192kHz〈入力スルー〉）
◇アナログ LRオーディオ（不平衡, -30dBu～24dBu切替※5, 負荷抵抗10kΩ以上）

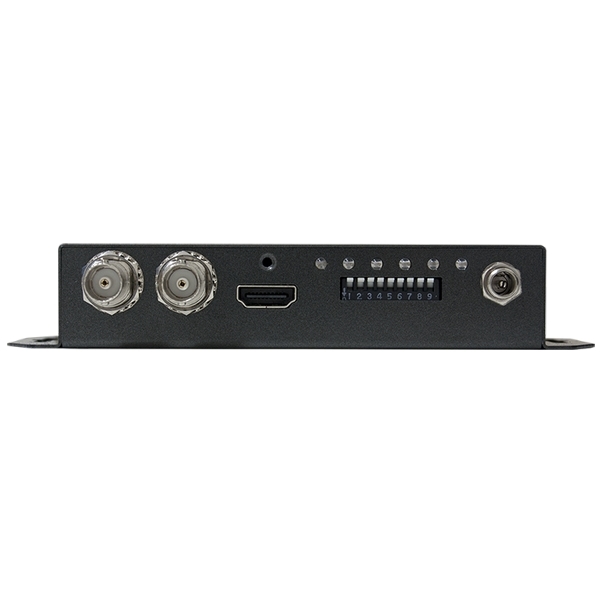

〇入力端子 HDMI Type A×1系統／SDI×1系統

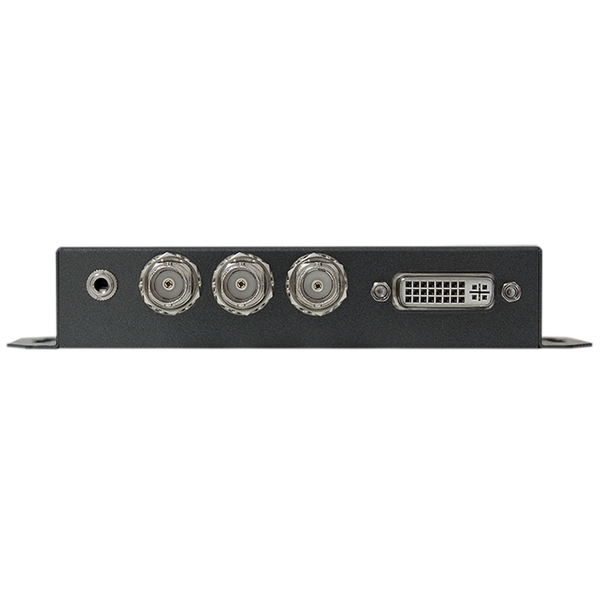

〇出力端子 ◇DVI-I×1（HDMI／DVI-D／DVI-A／VGA兼用）※6
◇BNC×3（コンポーネント, コンポジット, S-Video兼用）
◇BNC×1（SDIアクティブスルー出力）
〇ディップスイッチ ON：UP ／ OFF：DOWN
〇USBコネクター USB Type A mini ×1
〇LED SDI／HDMI／OUT（HDMI／DVI,VGA／DVI-A, YPbPr,CVBS／S-Video）
〇ケース SECC／HDMI抜け止めケーブルクランプ付属
〇外形サイズ 153（W） × 63.6（D） × 26（H）mm ※突起物は含まず
〇質量 330g
〇電源 ACアダプター：AC100～240V／DC12V
〇最大消費電力 6.01W
〇温度条件 動作温度範囲：0～50°C,20～80%RH ※結露なきこと
〇保存温度範囲 ー20〜＋60°C
※1 DVI-HDMI変換コネクタ使用 ※2 DVIコネクタ兼用のため排他仕様
※3 SetuplevelはBoxCenterにて変更可能(デフォルト0IRE) ※4 BNCx2-S端子変換を使用
※5 BoxCetnerにて切替(デフォルト+4dBu)、また0.5dBu刻みのレベル調整機能付き
※6 DVI-A/ＶＧＡ出力時はＢＮＣ出力端子との同時出力は不可
