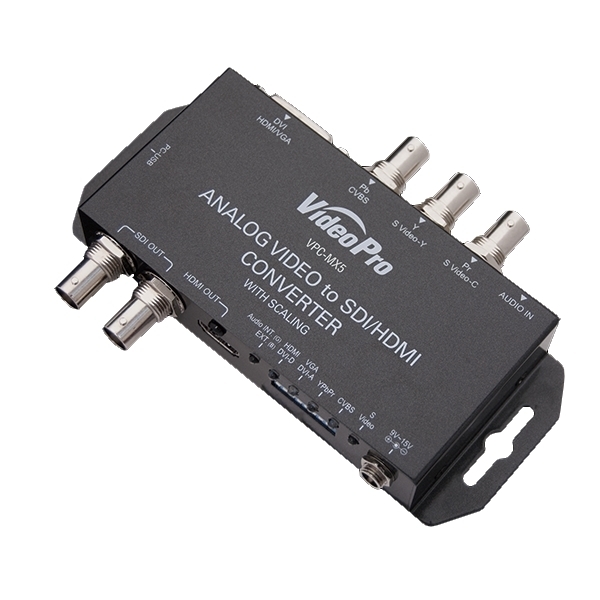

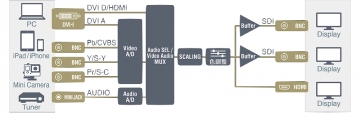

入力されたアナログ／デジタルビデオ信号を、指定した解像度、フレームレートに変換し、
SDI、HDMIに出力します。

入力されたアナログオーディオ信号をデジタル信号（48KHz）に変換し、
デジタルビデオ信号と混合することができます。

最高1080pのコンポーネントビデオ、Sビデオ、コンポジットビデオを入力できます。
（BNC端子を兼用）

3G解像度までのデジタルRGB、アナログRGB信号を入力できます。（DVI端子を兼用、
別売の変換コネクタでHDMI入力にも対応）

1/1.001変換に対応しています。

DVI-D, DVI-A, HDMI(HDMI-DVI変換コネクタ使用）入力 に対応

アナログオーディオ信号を入力できます。（ステレオミニジャック）

3G/HD/SD-SDI (BNC x 2）、HDMI端子に同時出力可能。

バッテリー駆動に対応しています。
（対応アダプター：Vマウントアダプター,Lマウントアダプター, パワータップアダプター）

RoHS2指令準拠


※本機の入出力クロックはは非同期ですので、原理的にフレームの重複、欠落が発生します。
　アンシラリデータ等の伝送はできません。
※オーディオデータは、サンプリングレートコンバータで変換されます。
　また最大2フレームの遅延が発生します。

制限事項　機能

電源投入後のLED点灯遅延
　MX1　約２秒でLED点灯
　MX5　約５秒でLED点灯


LED②でのHDCP検出表示
　MX1　緑点滅し、映像出力は黒
　MX5　緑点滅表示に非対応（緑点灯のまま）で、映像出力は黒

Component (YPbPr), DVI-A (VGA)位相調整機能
　MX1　BoxCenterでのボタン操作による調整機能あり
　MX5　将来ファームアップで対応

HDMI入力のイコライザ機能
　MX1　BoxCenterで設定可能
　MX5　将来ファームアップで対応

アナログVGA入力用のImage Adjust機能
　MX1　BoxCenterで設定可能
　MX5　２ピクセル以上の設定で不具合あり、将来ファームアップで対応

※VPC-MX5は、VPC-MX1の後継モデルです。
※VPC-MX5とVPC-MX1にはファームウェアの互換性がありません

SDIフォーマット
　　SD-SDI （SMPTE 259M）
　　HD-SDI （SMPTE 292M）
　　3G-SDI （SMPTE 424M／SMPTE 425M）Level Aのみ

オーディオ入力
　　HDMIエンベデッド・オーディオ（最大8ch対応）
　　不平衡アナログ・オーディオ入力（ステレオミニジャック, 2ch対応）

サンプルレート
　　自動的に48KHzにリサンプル

推奨SDIケーブル
　　RG6／RG59（75Ω）

ケーブル長（最大／参考）
　　3G：100m of RG6／86m of RG59
　　HD：170m of RG6／120m of RG59
　　SD：400m of RG6／280m of RG59
　　※1 RG6：CANARE L-5CFB ／ RG59：Belden 9275にて測定
　　※2 最大ケーブル長は使用する機器やケーブルの性能、品質によって大きく変わります。

入力端子
　　HDMI／DVI／VGA／YPbPr／CVBS／S-Video
　　Stereo Audio Line in
　　※コピープロテクトされた信号（マクロビジョン等）は入力できません。
　　※VGA（DVI-A）入力はSeparate Sync（信号線５本）、Sync-on-Green（信号線３本）に対応し
　　　自動で識別します。Composite sync（信号線４本）には対応していません。

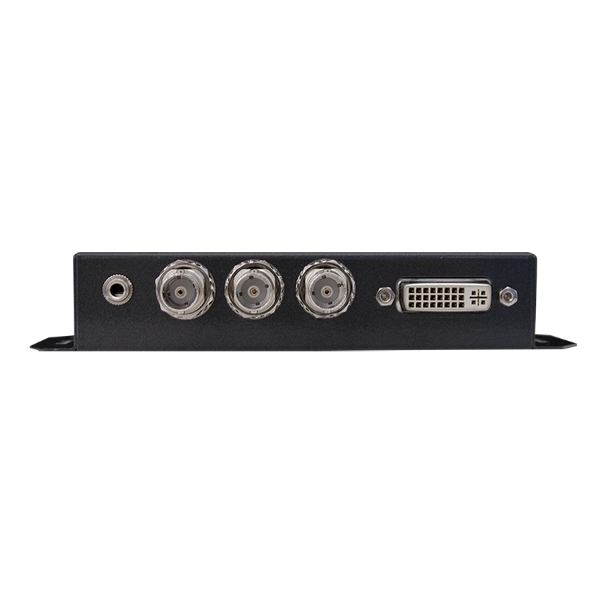

入力コネクター形状
　　BNC（SDI）×1
　　DVI-I （DVI-D＋DVI-A）×1
　　BNC（YPbPr or S-Video＋CVBS）×3
　　Phone Jack ×1

出力端子
　　SDI×2＋1×HDMI（the same time）

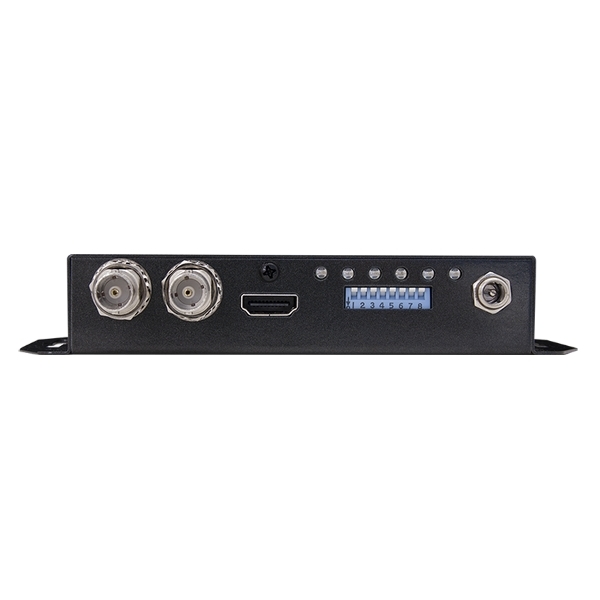

出力コネクター形状
　　BNC（SDI）×2
　　HDMI×1

BNCコネクター
　　3G 75Ω inter-locked socket

ディップスイッチ
　　Output Format／Audio Source／Input Source

ケース
　　SECC

外形サイズ
　　153（W） × 63.6（D） × 26（H）mm　※突起物は含まず

電源
　　付属ACアダプター：AC100～240V／DC12V 430mA

消費電力
　　7.4W

動作温湿度範囲
　　0～50℃, 20〜80%RH ※結露なきこと

保存温湿度範囲
　　-20～60℃、5～90％ RH ※結露なきこと

SDI／HDMI出力解像度
　　720×480 i60, 59.94／720×576 i50／
　　1280×720 p60, p59.94, p50／
　　1920×1080 i60, i59.94, i50, p60, p59.94, p50, p30,
　　p29.97, p25, p24, p23.98

入力解像度
　　720×480 i60, p60／720×576 i50, p50／
　　1280×720 p60, p50／
　　1920×1080 i60, i50, p24, p25, p30, p60, p50／
　　640×350 p85／640×400 p85／720×400 p85／
　　640×480 p60, p72, p75, p85／
　　800×600 p56, p60, p72, p75, p85／
　　848×480 p60／
　　1024×768 p50, p59, p60, p70, p75, p85／
　　1152×864 p70, 75／1280×768 pRB, p60, p75, p85／
　　1280×800 p60, p75, p85／1280×960 p60, p75, p85／
　　1280×1024 p60, p75, p85／1360×768 p60／
　　1366×768 p50, p60／1400×1050 p50, p59, p60, p75／
　　1440×900 p60, p75, p85／
　　1600×1200 p50, p59, p60, pRB／
　　1680×1050 pRB, p60／1920×1200 pRB／
　　2048×1052 p60／2048×1080 p50, p59, p60
