CRO-SHC5

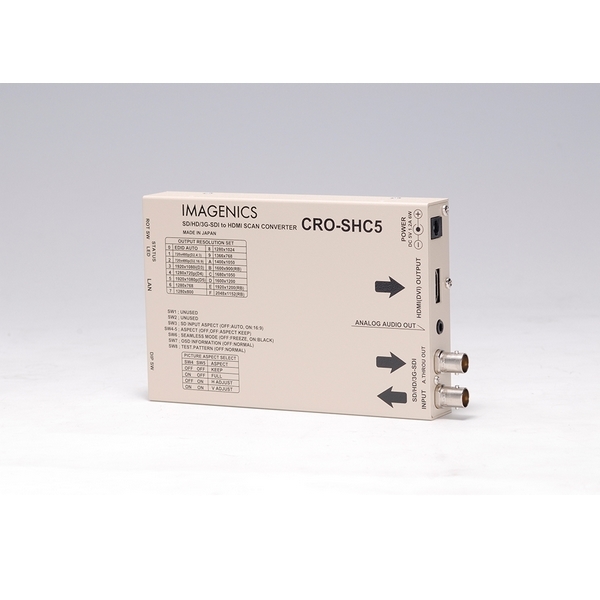

SD/HD/3G-SDI to HDMI変換器(スキャコン付き) CRO-SHC5
SMPTE規格のSD/HD/3G-SDI信号をHDMI信号へ変換するスキャコン機能付きの変換器です。
※商品はお取り寄せとなります

製品情報

品名 CRO-SHC5 SD/HD/3G-SDI to HDMI変換器(スキャコン付き) イメージニクス株式会社
仕様

 スキャンコンバータを内蔵した、SDI→HDMI変換器です。  本製品の前段に、弊社製SDIスイッチャー/セレクターを接続し、非同期かつ解像度の違うSDI信号同士を切り替えても、瞬時に設定された解像度へ変換して超高速疑似シームレスで繋ぎます。   画面サイズの拡大・縮小機能や、90度回転機能を装備しています。  (これらの機能や、その他一部の機能は、設定時にLAN経由での制御が必要です)  アナログ音声デエンベデット機能装備。  映像のアスペクト選択機能装備。  電源はACアダプタより給電。

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。

価格

¥ 110,000(税込)  ¥ 100,000(税別)

個数

製品仕様

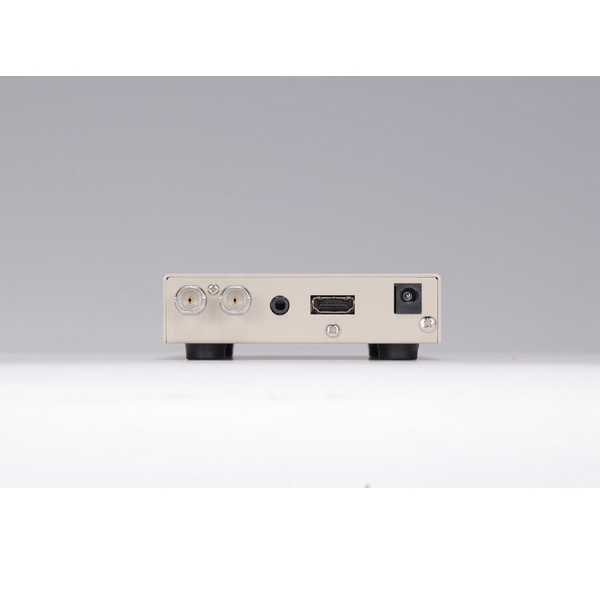

〇S D I 入力   SMPTE 125M,292M,424M,425M各規格準拠のデジタルシリアル信号1系統 0.8 Vp-p 75ΩBNCx1
〇入力ケーブル補償
 ◇3G-SDI パソロジカル信号入力時 5CFB 相当同軸ケーブルにて100 m まで自動補償
 ◇HD-SDI パソロジカル信号入力時 5CFB 相当同軸ケーブルにて150 m まで自動補償
 ◇SD-SDI パソロジカル信号入力時 5C2V 相当同軸ケーブルにて250 m まで自動補償
〇アクティブスルー出力 上記信号のアクティブスルーによるデジタルシリアル信号 1系統 0.8 Vp-p 75 Ω BNCx1
〇H D M I / D V I 出力 TMDS信号(デジタルRGB,YPbPr) HDMI-Aコネクタ1系統( DVI信号出力可能)
 ◇20ビットYPbPr422 HDMI規格準拠信号(エンベデット音声2chを含む)
  または24ビットフルカラー DVI Rev1.0 規格準拠信号
 ◇ROT-SW設定またはEDID通信により取得したCEA-861DまたはVESA規格に準じた解像度へ
  自動変換して出力します。(640x480から2,048x1,152まで)
 ◇HDMI端子の場合は、基本的に D5 > D3 > D4 > D2 のプライオリティーで出力します。
  なお、これらの固定設定も可能です。
〇アナログ音声出力
 ◇アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時)
  ローインピーダンス不平衡 2チャンネル 1系統(φ3.5ステレオジャック)
 ◇音声周波数特性 :20 Hz ~ 20 kHzにて、-1 dB ~ +1 dB
 ◇音声S/N比 :80 dB 以上 (1 kHzのA特性)
 ◇音声クロストーク :80 dB 以上
 ◇音声歪率 :0.03 % 以下
 ◇最大音声出力レベル :+10 dBu (SDIエンベデット音声入力 0 dBFS時)
 ◇音声サンプリング :24 bit 48 kHz リニアPCM方式

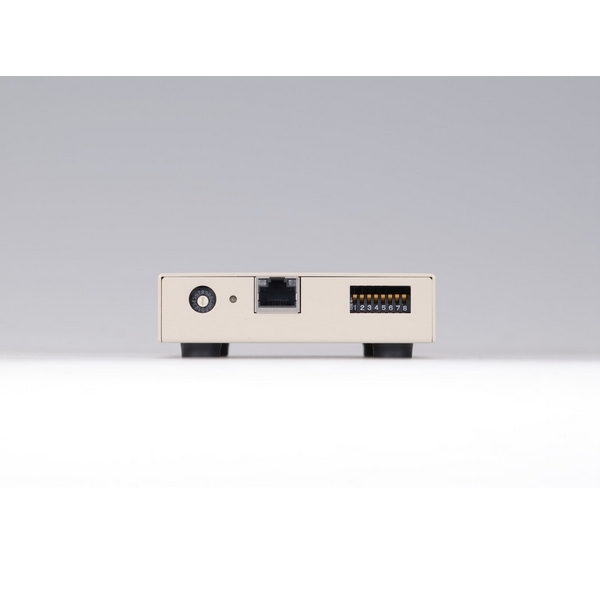

〇LAN通信機能
 ◇10BASET-T, 100BASE-TX(自動判定) RJ45 1系統。
  (工場出荷設定時のアドレスは IP:192.168.2.222 PORT:01300です。)
 ◇全てのネットワーク設定は、LAN通信からのTELNET接続およびWEBブラウザー接続から変更可能です。
  また本体操作により初期値に戻すこと ができます。
〇外部制御機能   本器へのズームサイズや切り出し位置、90度回転機能などの外部制御が可能です。
〇その他の機能   リンク状態のLED表示機能、内蔵テストパターン・トーン発生機能、
          オンスクリーン表示によるインフォメーション表示機能、出力解像度の強制設定機能、
          疑似シームレス動作の選択機能、アスペクト変換(維持)機能、ほか。
〇映像音声絶対遅延時間
 ◇HDMI映像出力 33 ms ~ 50 ms (出力映像の2 ~ 3フィールドに相当、90度回転時+1フィールド)
 ◇HDMI音声出力 約43 ms (2chステレオリニアPCM 48 k / 24 bit)
 ◇アナログ音声出力 約43 ms (2chステレオリニアPCM 48 k / 24 bit)
〇その他機能    入力状態のLED表示機能、内蔵テストパターン・トーン発生機能、
          オンスクリーン表示によるインフォメーション表示機能、出力解像度の強制設定機能、
          超高速シームレス動作の選択機能、アスペクト変換(維持)機能、ほか。
〇電源       DC 5 V 1.2 A
〇消費電力     6 W(最大)
〇質量       約550 g
〇外形寸法     幅 100 mm × 高さ 25 mm × 奥行 150 mm( 突起物含まず)
〇付属品      AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台
          (5 V 2.3A 出力 ロック付き) HDMI コネクタ抜け止め金具(CL-1) 1 個
〇販売開始年月   2017年2月

備考:ラックマウントには、別売のラックマウント金具(MK-CRO103A)が必要です。

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
