イメージニクス

DIF-12A

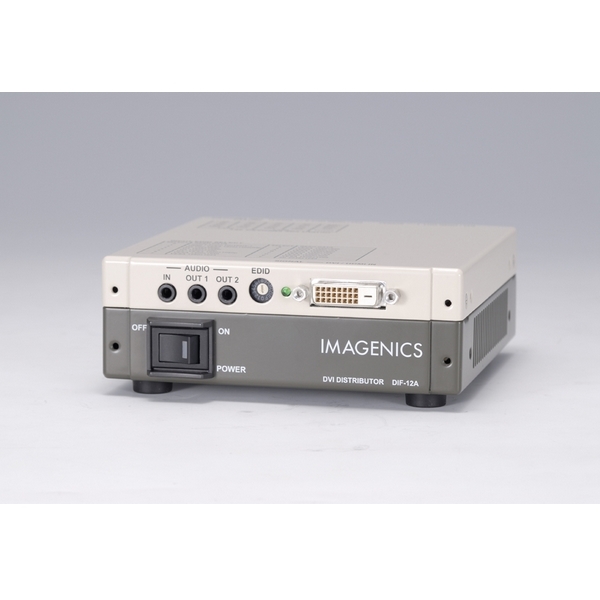

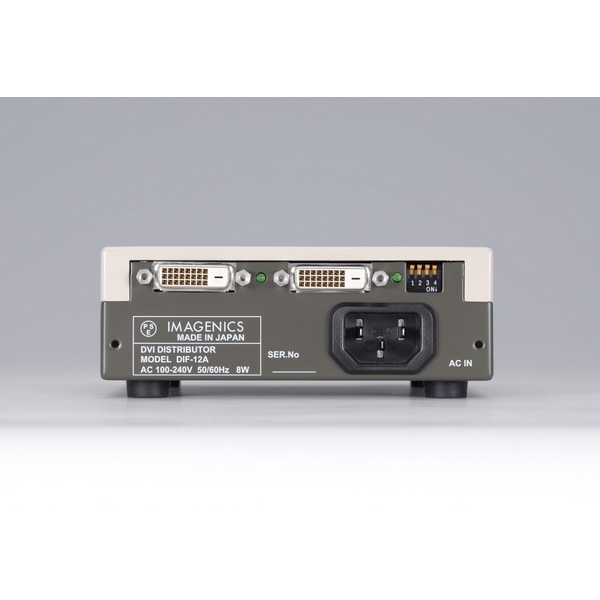

1入力2出力 DVI/HDMI分配器 DIF-12A
DVI規格に準拠したデジタル信号の1入力2分配器です。
※商品はお取り寄せとなります

製品情報

品名 DIF-12A 1入力2出力DVI分配器(HDCP対応)  イメージニクス株式会社
仕様

 DVI、アナログオーディオ対応の1入力2分配器   HDCPに対応しており、HDMI信号の分配器としても使用可能。(別売変換コネクタ等が必要)  入力端子に接続されたPCなどの機器に対して、EDID信号を送受する「プラグアンドプレイエミュレータ」機能を搭載、入力部にケーブル補償回路を装備し、最大50 mまでのケーブル延長が可能。 (弊社DVIP-DVIPシリーズケーブル使用時)   アナログ音声の2分配機能と、HDMI信号に重畳されているデジタルエンベデッド音声を、アナログ音声に変換することができます。   別売のラックマウント金具を使用することにより、EIA19型ラックマウント1Uサイズに、最大3台まで実装可能です。   付属の電源ケーブルはロック機構付。

備考

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。    【ご注意】DVI/HDMI関連の機器・ケーブルは、すべて弊社製品での構成を推奨します。 一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、弊社製品の動作を保証できない場合があります。

価格

¥ 88,000(税込)  ¥ 80,000(税別)

個数

製品仕様

〇映像信号方式
  TMDS信号(デジタルRGB/YPbPr)ピクセルクロック25 MHz ~ 165 MHz
  VGA@60 ~ UXGA@60、WUXGA@60(RB)のPC信号および、D1~D5相当のHDMI信号にも自動対応
  24ビットフルカラー DVI Rev1.0 規格準拠信号または、HDMI信号の36ビットまでのディープカラー信号に対応
〇映像入力
  DVI Rev1.0規格準拠 DVI-D 24ピンコネクタ(シングルリンク)1系統(HDCP対応、HDMI信号入力可能)
〇映像出力
  DVI Rev1.0規格準拠 DVI-D 24ピンコネクタ(シングルリンク)2系統(HDCP対応、HDMI信号入力可能)
〇入力ケーブル補償範囲
  0 m ~ 50 m (但し、弊社製品からの出力を弊社製DVIP-DVIPケーブルを使用して受けた場合)
〇出力プリエンファシス設定範囲
  0 dB , +2dB , +4dB , +6dB を出力系統別に設定可能
〇EDIDエミュレーション機能
  OUT-1接続のEDIDデータをコピー使用するか、15種のHDMI解像度を含む内蔵データを選択して使用
〇アナログ音声機能
  ◇入力端子    -10 dBu 約50 kΩ 不平衡 2チャンネル 1系統 (ステレオミニジャックφ3.5)
  ◇出力端子    -10 dBu (10 kΩ 以上負荷時) ローインピーダンス
           不平衡 2チャンネル 2系統(ステレオミニジャックφ3.5)
  ◇周波数特性   20 Hz ~ 20 kHzにて、-1 dB ~ +1 dB
  ◇S/N比      85 dB 以上 (1 kHzのA特性、基準-10 dBu出力時)
  ◇クロストーク  80 dB 以上
  ◇歪率      0.01 % 以下 (10 kΩ 以上負荷時)
  ◇最大入力レベル +10 dBu
〇HDMI音声 デエンベデッター機能(アナログ出力端子は、アナログ音声分配の出力端子と共通です)
  ◇周波数特性   20 Hz ~ 20 kHzにて、-1 dB ~ +1 dB
  ◇S/N比      85 dB 以上 (1 kHzのA特性、基準-10 dBu出力時)
  ◇クロストーク  80 dB 以上
  ◇歪率      0.03 % 以下 (10 kΩ 以上負荷時)
  ◇出力レベル   -10 dBu(-20 dBFs時)
  ◇最大出力レベル +10 dBu(0 dBFs時)
〇備考
  デエンベデットできる音声は、48kサンプルまでのLPCM 2ch のみです。
  デエンベデット機能とアナログ音声分配機能を同時使用すると、出力音声はミックスされますが、
  デエンベデット音声側の音が小さくなる場合があります。
〇その他機能
  YPbPrからRGBへのカラースペース変換機能、HDMI→DVI信号変換機能、
  入出力状態LED表示機能、HDMI音声信号(ビットストリーム系音声、
  マルチチャンネル音声含む)の分配機能、ほか
〇電源
  AC 100 V~AC 240 V(50 Hz・60 Hz)  消費電力 8 W (最大)  質量 約0.7 kg
〇動作温湿度範囲
  0 ℃ ~ 40 ℃ 20 %RH ~ 90 %RH (結露なきこと)
〇保存温湿度範囲
  -20 ℃ ~ 70 ℃ 20 %RH ~ 90 %RH (結露なきこと)
〇外形寸法
  幅130 mm×高さ44 mm×奥行130 mm(突起物含まず)
〇付属品
  DVIP-DVIP1.8m(DVI-D24ピン シングルリンク1.8m) 1本 国内専用ロック機構付電源ケーブル(3P-3SL)1本
  電源3P-2P変換プラグ 1個 電源スイッチカバー 1個

ダウンロード

導入のご検討にご使用ください。
※商品の外観及び仕様は改良などのため、予告なく変更する場合があります。予めご了承ください。

仕様書 ダウンロードはこちら
取扱説明書 ダウンロードはこちら
